支柱固定夹同径正交开口式

图片仅供参考

支柱固定夹同径正交开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNVSD	SS400	发黑	TAC01	标准型
JT-PNVSU	SS400	喷细砂无电解镀镍	TAC21	标准型
JT-PNVUD	A6063	黑色阳极氧化	TAC01	标准型
JT-PNVUU	A6063	本色阳极氧化	TAC21	标准型
JT-PNVFD	SUS304	—	TAC21	标准型
JT-PNVDD	SS400	发黑	TAC01	反向型
JT-PNVDU	SS400	喷细砂无电解镀镍	TAC21	反向型
JT-PNVQD	A6063	黑色阳极氧化	TAC01	反向型
JT-PNVQU	A6063	本色阳极氧化	TAC21	反向型
JT-PNVOD	SUS304	—	TAC21	反向型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D		JT-PNVSD/JT-PNVDD/JT-PNVUD/JT-PNVQD				JT-PNVSU/JT-PNVDU/JT-PNVUU/JT-PNVQU/JT-PNVFD/JT-PNVOD
6		对应代码TAC01		M4×10 2个		对应代码TAC21		M4×10 2个
8				M5×12 2个				M5×12 2个
10				M5×16 2个				M5×16 2个
12				M5×16 2个				M5×16 2个
15				M5×20 4个				M5×20 4个
16				M5×20 4个				M5×20 4个
20				M6×25 4个				M6×25 4个
25				M6×30 4个				M6×30 4个
30				M8×35 4个				M8×35 4个
35				M8×40 4个				M8×40 4个

DH7公差和垂直度均为开口槽加工前的公差。

选型参数

选型表

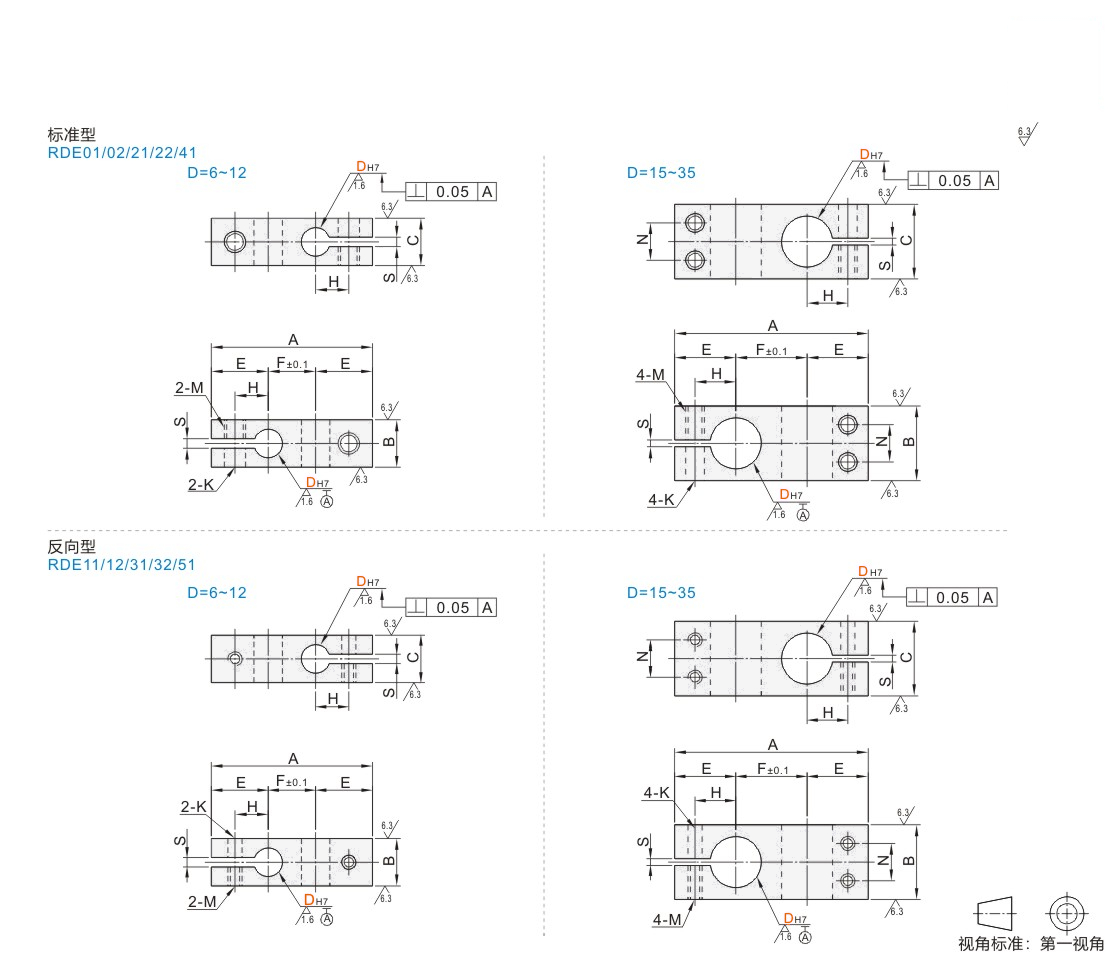

型号									A			B					C			E			F			H			N				M				K			S
代码	DH7								A			B					C			E			F			H			N				M				K			S
标准型反向型 JT-PNVSD JT-PNVDD JT-PNVSU JT-PNVDU JT-PNVUD JT-PNVQD JT-PNVUU JT-PNVQU JT-PNVFD JT-PNVOD	6			+0.012 0					34			10					10			12			10			7			—				M4				4.5			1.2~2.3
	8			+0.015 0					41			12					12			14			13			8							M5				5.5
	10			+0.015 0					45			16					16			15			15			9
	12			+0.018 0					49			16					16			16			17			10
	15								57			22					22			18			21			12			11
	16*								57			22					22			18			21			12			11
	20			+0.021 0					69			28					28			22			25			15			14				M6				6.6
	25								83			32					32			25			33			18			16				M6				6.6
	30								95			40					40			29			37			21			20				M8				9
	35			+0.025 0					107			45					45			32			43			24			24				M8				9

带*仅适用于标准型JT-PNVSD/JT-PNVSU/JT-PNVUD/JT-PNVUU/JT-PNVFD。
