选择代码

代码参数

B（厚度）

D（外径）

d（内径）

内圈形状

双列圆柱滚子轴承外圈无挡边内圈圆柱孔

图片仅供参考

双列圆柱滚子轴承外圈无挡边内圈圆柱孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	油槽/油孔	轴承精度	后置代码	轴承材质
HRB	外圈无挡边	有	P5	未标记：圆柱孔 K：圆锥孔，锥度1:12 W33：轴承外圈有润滑油槽和3个润滑油孔	SUJ2
HRB	外圈无挡边	有	P4	未标记：圆柱孔 K：圆锥孔，锥度1:12 W33：轴承外圈有润滑油槽和3个润滑油孔	SUJ2

选型参数

选型表

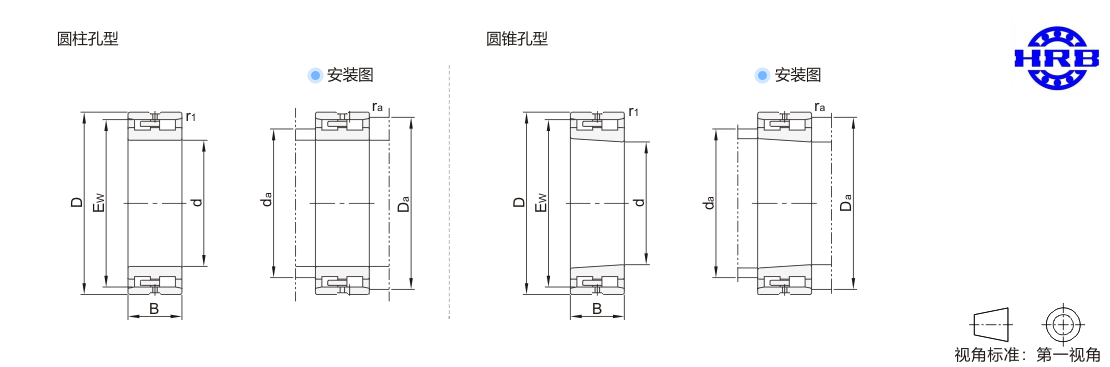

型号	d	D	B	r1 ( min)	Ew	额定载荷(KN)		极限转速(r/min)		安装尺寸				重量(kg) 参考
圆柱孔型						Cr(动)	Cor(静)	脂润滑	油润滑	da (min)	Da		ra (max)
圆柱孔型						Cr(动)	Cor(静)	脂润滑	油润滑	da (min)	(max)	(min)	ra (max)
JT-ZZQSSXFOUQQ-HRB	30	55	19	1	48.5	35.2	41.6	16000	18000	35	50	49	1	0.19
JT-ZZQSSLFOUQQ-HRB	35	62	20		55	37.7	47.5	14000	16000	40	57	56		0.25
JT-ZZQSSMFOUQQ-HRB	40	68	21		61	44.6	57.4	12000	14000	45	63	62		0.28
JT-ZZQSSGFOUQQ-HRB	45	75	23		67.5	52.8	77.9	11000	13000	50	70	69		0.37
JT-ZZQSDSFOUQQ-HRB	50	80	23		72.5	56.5	78.5	10000	12000	55	75	74		0.41
JT-ZZQSDDFOUQQ-HRB	55	90	26	1.1	81	71.7	98	9500	11000	61.5	83.5	82		0.6
JT-ZZQSDUFOUQQ-HRB	60	95			86.1	72.9	98.8	9000	10000	66.5	88.5	87		0.63
JT-ZZQSDQFOUQQ-HRB	65	100			91	82.6	112	8500	9500	71.5	93.5	92		0.68
JT-ZZQSDOFOUQQ-HRB	75	115	30		105	95.9	142	7000	8000	81.5	108.5	106		1.02
JT-ZZQSDXFOUQQ-HRB	80	125	34		113	120	178	6700	7500	86.5	118.5	114		1.42
JT-ZZQSDLFOUQQ-HRB	85	130	34		118	124	192	6300	7000	91	123.5	119		1.5
JT-ZZQSDMFOUQQ-HRB	90	140	37	1.5	127	140	227	6000	6700	98	132	129	1.5	1.94
JT-ZZQSUSFOUQQ-HRB	100	150	37	1.5	137	153	260	5300	6000	108	142	139	1.5	2.12

1Kgf=9.81 N
