代码	动作形式	类型
JT-USFDU	双作用	转角气缸

选型参数

选型表

型号		转角方向(注1)	转角角度	接管螺纹	工作介质	使用压力范围（Mpa）	保证耐压力 (Mpa)	工作温度 (°C）	使用速度范围（mm/s）	转角角度公差范围	缓冲形式 (注2)
代码	缸径	转角方向(注1)	转角角度	接管螺纹	工作介质	使用压力范围（Mpa）	保证耐压力 (Mpa)	工作温度 (°C）	使用速度范围（mm/s）	转角角度公差范围	缓冲形式 (注2)
JT-USFDU	25	L(下压左旋) R(下压右旋)	90(90°) 180(180°）	M5	空气 (经40μm以上滤网过滤)	0.15~1.0	1.5	-20~70	50~200	±1.5°	无
	32			Rc1/8
	40
	50
	63

注1：气缸活塞向下移动时，摆臂逆时针转动时为左旋；摆臂顺时针转动时为右旋。
注2：无缓冲安装时请加排节流到缓冲效果。

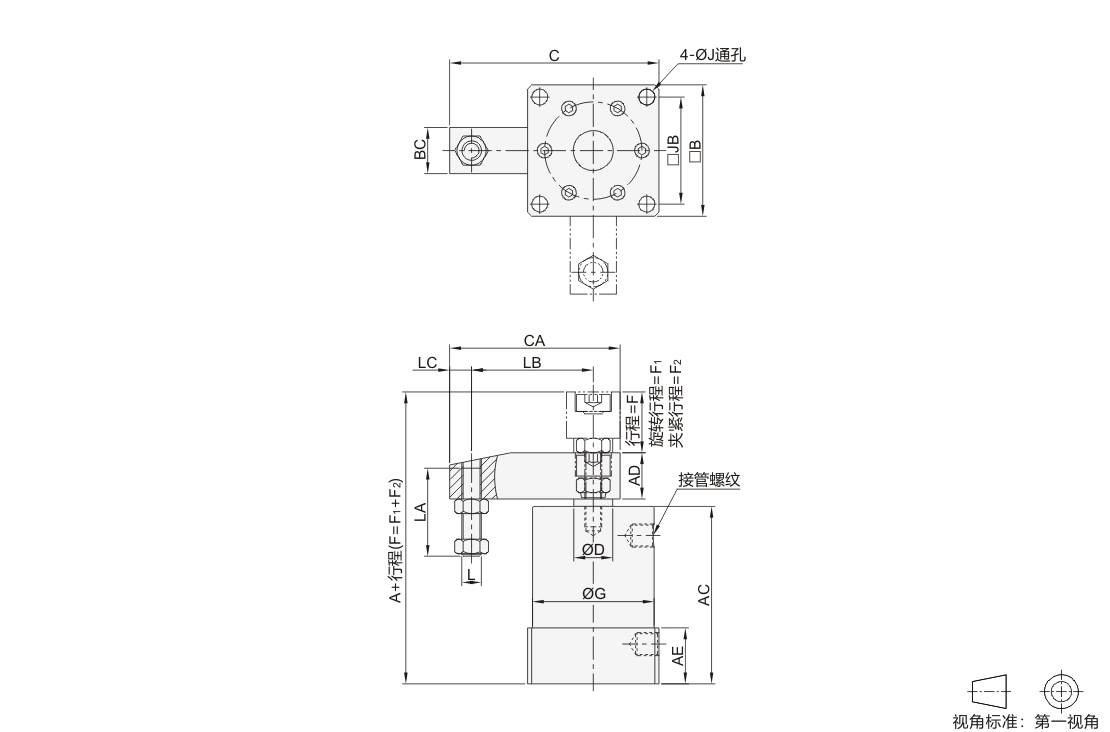

尺寸表

缸径	A			AC		AD		AE			B		BC		C		CA		D		F 行程			F1旋转行程						F2夹紧行程					G	J			JB		L				LA	LB			LC
缸径	A			AC		AD		AE			B		BC		C		CA		D		F 行程			90°			180°			90°	180°				G	J			JB		L				LA	LB			LC
25	85			65		16		23			40		16		58		48		14		26			14			20			12	6				35	4.5			30		M6				29.5	30			8
32	95			73		19		23			54		19		86		70		16		26			14			20			12	6				50	6.5			44		M8				37.5	50			9
40	97			74		19		26			58		19		88		70		16		27			15			21			12	6				55	6.5			48		M8				37.5	50			9
50	109.5			80		25.5		26			68		25.5		114		93		20		29			15			21			14	8				60	8.5			55		M10				45	70			10
63	115.5			86		25.5		30			82		25.5		121		93		20		29			15			21			14	8				70	8.5			64		M10				45	70			10

理论夹紧力表(单位：N)

代码	活塞杆外径	空气压力(MPa)
代码	活塞杆外径	0.1	0.2	0.3	0.4	0.5	0.6	0.7
25	14	—	67.4	101.1	134.8	168.5	202.2	235.9
32	16	60.3	120.6	181	241.3	301.6	361.9	422.2
40	16	105.6	211.1	316.7	422.2	527.8	633.3	738.9
50	20	164.9	329.9	494.8	659.7	824.7	989.6	1154.5
63	20	280.3	560.6	840.9	1121.2	1401.5	1681.9	1962.2
