还有0项未选择重置

选择代码

代码参数

形状

材质

表面处理

选型参数

外径D(mm) *

轴径P(mm) *

工作长度L(mm) *

25~100/1

台阶长度G(mm) *

4~60/1

台阶长度H(mm) *

4~60/1

弧高E(mm) *

槽顶宽X(mm) *

7~15/0.1

槽底宽Y(mm) *

5~12/0.1

槽深Z(mm) *

4~7/0.1

图片仅供参考

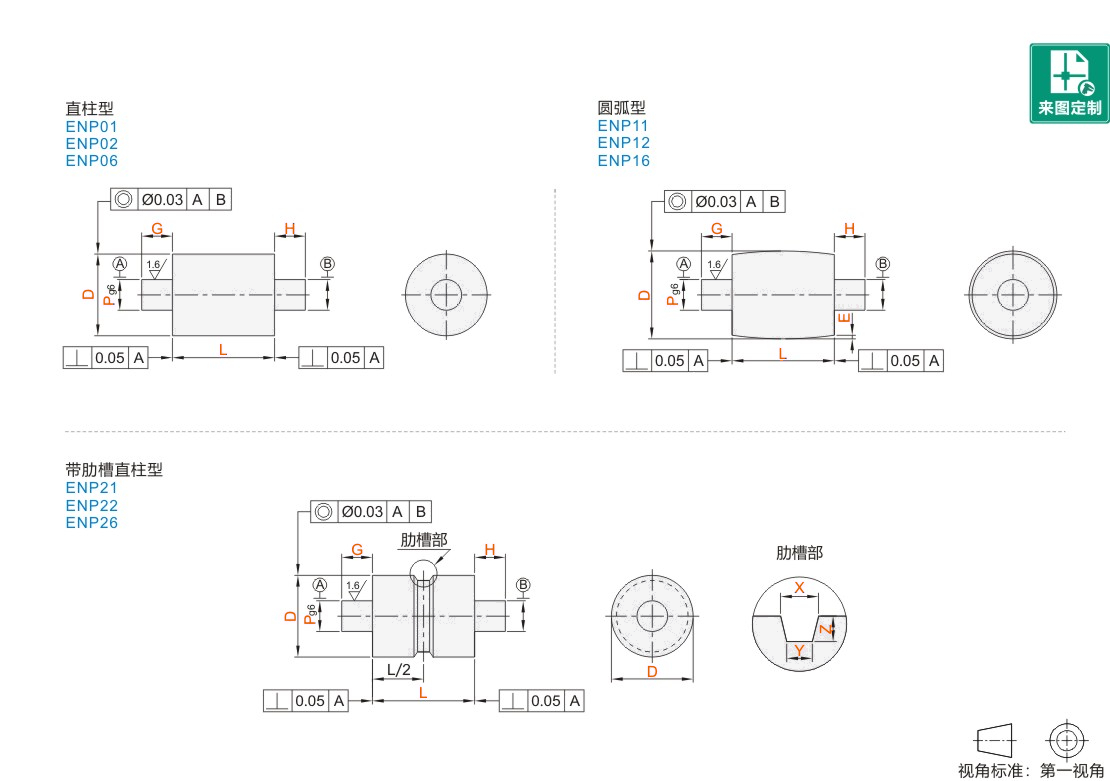

平皮带滑轮直柱型/圆弧型/带肋槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

选型参数

型号		Pg6	L 最小单位1	G·H 最小单位1	E
代码	D	Pg6	L 最小单位1	G·H 最小单位1	仅圆弧型
直柱型 JT-VZFSD JT-VZFSU JT-VZFSX 圆弧型 JT-VZFDD JT-VZFDU JT-VZFDX	20	6	25~100	4≤G·H≤60 G·H≤P×5 圆弧型 D50~80为 8≤G·H≤60	0.3 0.5
	20	8
	30	8
		10
		12
	35	10
		12
		15
	40	12
		15
		20
	50	15
		20
		25
	60	20
		25
		30
	80	25
		30
		35

暂未上传文档资料

平皮带滑轮 直柱型/圆弧型/带肋槽型
