M *

分度销自锁型

图片仅供参考

分度销自锁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	旋钮 / 材质	旋钮 / 表面处理	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-VWBDUD	球面型	粗牙	45号钢	发黑	1215	发黑	45号钢	45～55HRC	发黑	SUS304	35号钢	发黑	把手型 ● 自锁型
JT-VWBDUU	球面型	粗牙	45号钢	镀镍	1215	镀镍	45号钢	45～55HRC	镀镍	SUS304	SUS304	—	把手型 ● 自锁型

选型参数

选型表

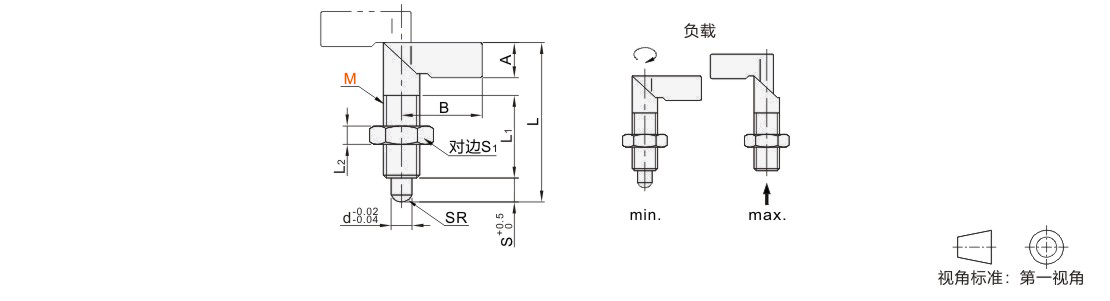

型号		螺距 (粗牙)	d	S	L	L1	L2	A	B	S1	SR	负载(N)
代码	M	螺距 (粗牙)	d	S	L	L1	L2	A	B	S1	SR	min.	max.
JT-VWBDUD JT-VWBDUU	10	1.5	5	5	39	21	5	8.8	21	16	3	6	20
JT-VWBDUD JT-VWBDUU	12	1.75	6	6	45	27	6	10	26	18	3.5	6	16

kgf=N×0.101972
