立式座外球面球轴承紧定套锁紧型

图片仅供参考

立式座外球面球轴承紧定套锁紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UKP...-FSB	HT200灰铸铁	GCr15	立式座外球面球轴承 ● 紧定套锁紧

选型参数

选型表

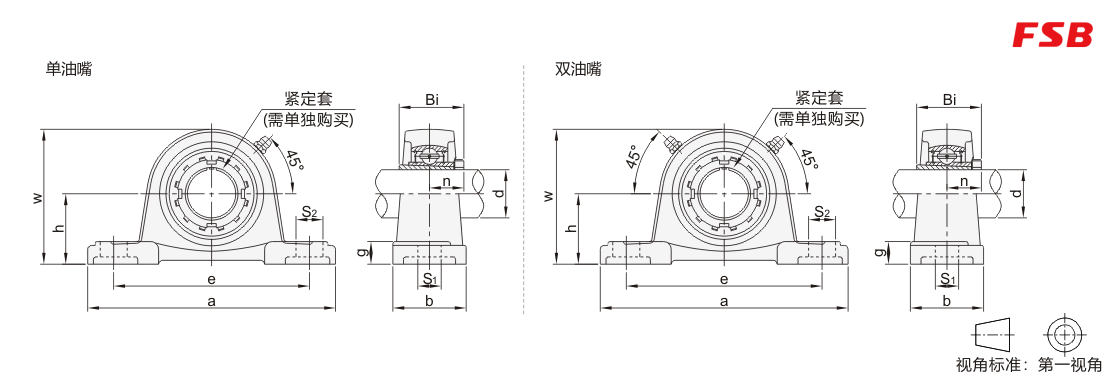

型号	d	h	a	e	b	S2	S1	g	w	Bi	n	螺栓	紧定扭力（N·m）	额定负载(N)		重量（Kg）	适配紧定套型号
型号	d	h	a	e	b	S2	S1	g	w	Bi	n	螺栓	紧定扭力（N·m）	Cr（动）	Cor（静）	重量（Kg）	适配紧定套型号
JT-DOFUSO-FSB	20	36.5	140	105	38	16	13	16	70	35	19.5	M10	17	14000	7880	0.83	BDB90-2305
*JT-DOFUSX-FSB	25	42.9	165	121	48	21	17	18	83	38	21	M14	47	19500	11200	1.3	BDB90-2306
*JT-DOFUSL-FSB	30	47.6	167	127	48	21		19	94	43	22.5			25700	15200	1.5	BDB90-2307
JT-DOFUSM-FSB	35	49.2	184	137	54	25		19	100	46	24.5			29600	18200	2.0	BDB90-2308
*JT-DOFUSG-FSB	40	54	190	146	54	22		20	108	50	26			31850	20800	2.3	BDB90-2309
JT-DOFUDS-FSB	45	57.2	206	159	60	25	20	22	114	55	27.5	M16	73	35100	23200	3.0	BDB90-2310
*JT-DOFUDD-FSB	50	63.5	219	171	60			22	126	59	28.5			43500	29200	3.5	BDB90-2311
JT-DOFUDU-FSB	55	69.8	241	184	70			25	138	62	31			47800	32800	4.7	BDB90-2312
JT-DOFUDQ-FSB	60	76.2	265	203	70	29	25	27	150	65	33	M20	145	57200	40000	5.9	BDB90-2313
JT-DOFUDO-FSB	65	82.6	275	217	74	31		28	163	73	35.5			66000	49500	7.6	BDB90-2315
JT-DOFUDX-FSB	70	88.9	292	232	78			30	175	78	39			71500	54200	9.2	BDB90-2316
JT-DOFUDL-FSB	75	95.2	310	247	83			32	187	82	41			83200	63800	11.2	BDB90-2317
JT-DOFUDM-FSB	80	101.6	327	262	88	33	27	34	200	86	42	M22	200	95900	71500	13.1	BDB90-2318

带“*”的型号为双油嘴。
此轴承座需配合紧定套使用，紧定套要单独购买，规格型号详情请在怡合达网站搜索查看。
