滚珠丝杠电动位移台 ZR轴滚珠花键螺母引导

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	主体 / 材质	主体 / 表面处理	类型
JT-VQASQ	ZR轴	滚珠丝杠	铝合金	黑色阳极氧化	滚珠花键螺母引导式 ● 重载型

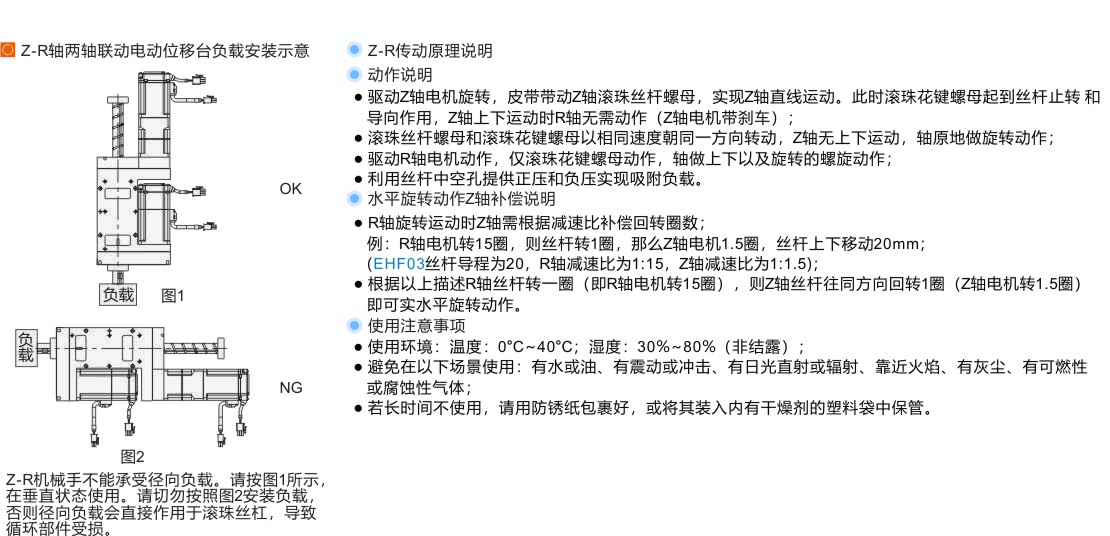

本产品仅限垂直安装使用

选型参数

选型表

如需其他品牌电机，请另行咨询。 *当选N（不带电机）时，客户提供指定品牌电机（需使用绝对值电机），Z轴必需选用带刹车电机。

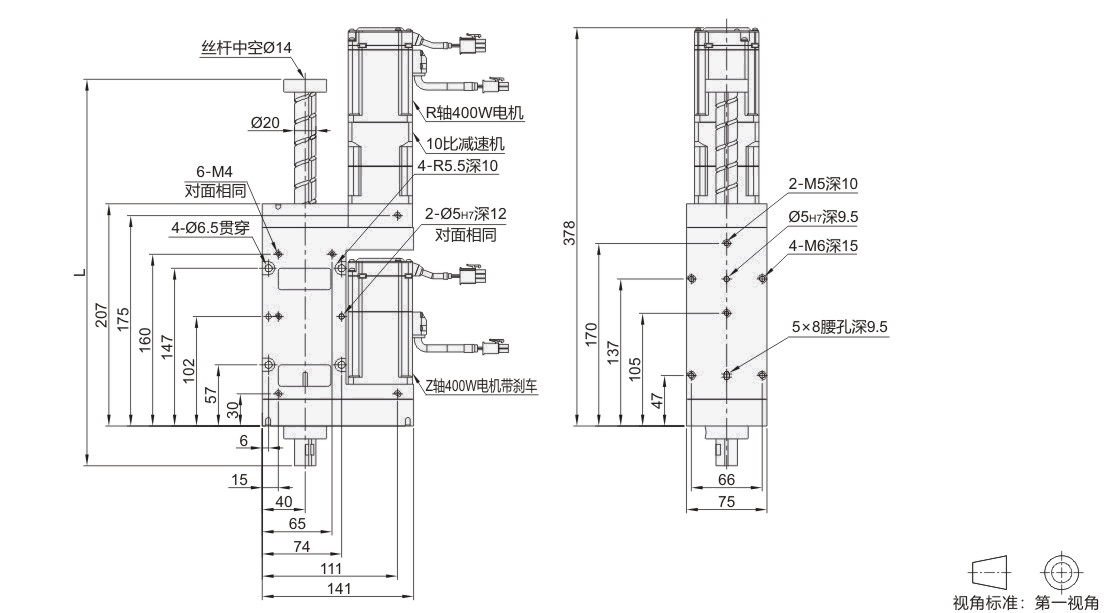

型号			Z轴有效行程	R轴有效行程 (°)	丝杆总长 L	Z轴推力 ( N)	R轴推力 ( N. m)	重复定位精度		垂直负载(kg)		本体重量 ( kg)
代码	丝杠轴径	导程	Z轴有效行程	R轴有效行程 (°)	丝杆总长 L	Z轴推力 ( N)	R轴推力 ( N. m)	Z轴	R轴	Z轴	R轴	本体重量 ( kg)
JT-VQASQ	20	20	100	360	350	396	25.4	±0.01mm	±0.01°	10	10(悬臂小于 100mm)	6.9
JT-VQASQ	20	20	200	360	450	396	25.4	±0.01mm	±0.01°	10	10(悬臂小于 100mm)	7.5

本体重量为不含线缆的重量。

搭配松下电机一览表

机电功率	刹车	匹配的电机型号	EC总线驱动器型号	PT脉冲驱动器型号
400W	带刹车	MHMF042L1V2M	MBDLT25BF	MBDLT25SG
400W	无刹车	MHMF042L1U2M	MBDLT25BF	MBDLT25SG

技术资料

暂未上传文档资料

滚珠丝杠电动位移台 ZR轴 滚珠花键螺母引导
