梯形齿同步轮 H型 12.7mm齿距

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	H	12.7	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	H	12.7	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	H	12.7	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	H	12.7	S45C	SPCC	发黑	ML40Cr
EAT13	H	12.7	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	H	12.7	S45C	SPCC	镀硬铬	ML40Cr
EAT18	H	12.7	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~。
镀硬铬镀层厚度3~5µm，表层硬度600HV~。
小部分加工部位可能无表面处理。

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~65	M10	M10×8

选型参数

选型表

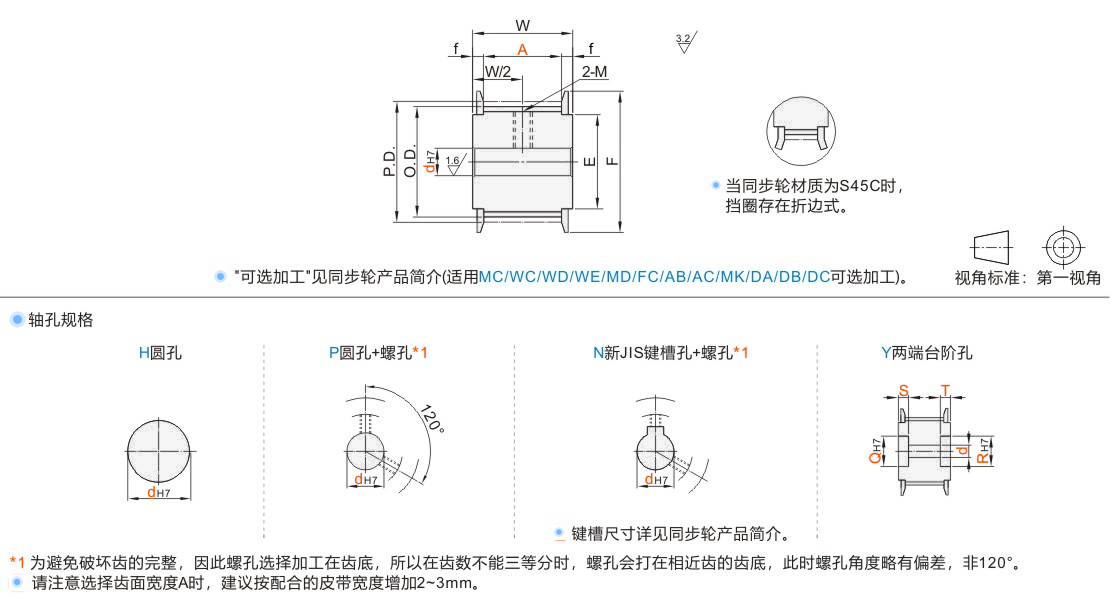

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-H JT-VBYSU-H JT-VBYSO-H S45C JT-VBYDU-H JT-VBYDQ-H JT-VBYDO-H SUS304 JT-VBYDM-H	14	21~105	H P N Y	12~37	12~30	12~29	12~35	18~37	0<S≤A+1 0<T≤A+1 S+T≤A+2	56.6	55.22	61	45	2.5	A+5
	15			12~42	12~34	12~30	12~40	18~42		60.64	59.27	67	50
	16			12~48	12~40	12~35	12~46	18~48		64.68	63.31	70	56
	17			12~52	12~44	12~40	12~50	18~52		68.72	67.35	80	60
	18			12~52	12~44	12~43	12~50	18~52		72.77	71.39	80	60
	19			14~59	14~49	14~46	14~57	21~59		76.81	75.44	87	67
	20			14~59	14~50	14~50	14~57	21~59		80.85	79.48	87	67
	21			14~67	14~57	14~50	14~65	21~67		84.89	83.52	95	75
	22			14~67	14~57	14~50	14~65	21~67		88.94	87.56	95	75
	24			16~76	16~65	16~50	16~74	26~76		97.01	95.65	104	84
	25			16~80	16~65	16~50	16~75	26~82		101.06	99.69	111	90
	26			20~80	20~65	20~50	20~75	27~82		105.11	103.73	111	90
	28			20~80	20~65	20~50	20~75	27~94		113.19	111.82	123	102
	30			20~80	20~65	20~50	20~75	27~95		121.28	119.9	127	105
	32			20~80	20~65	20~50	20~75	27~95		129.36	127.99	135	115
	34			20~80	20~65	20~50	20~75	27~95		137.45	136.JT-VMPSLCSFZMPNZFZ	144	125
	36			20~80	20~65	20~50	20~75	27~95		145.53	144.16	152	130
	38			20~80	20~65	20~50	20~75	22~95		153.62	152.24	165	140
	40			20~80	20~65	20~50	20~75	22~95		161.7	160.33	170	150
	42			20~80	20~65	20~50	20~75	22~95		169.79	168.41	180	155
	44			20~80	20~65	20~50	20~100	22~125		177.87	176.5	190	170
	48			20~80	20~65	20~50	20~100	22~125		194.04	192.67	205	180
	50			20~100	20~65	20~50	20~100	22~125		202.13	200.76	210	185

轴孔规格H、Y时，无螺孔。
