全螺纹直杆型螺纹接头
图片仅供参考
收藏 分享

全螺纹直杆型螺纹接头

产品属性： 产品外形 全螺纹直杆型 种类筛选 螺纹接头
产品型号： 请点击左侧选项进行选型
代码材质材质表面处理类型
JT-UHISD45S45C发黑全螺纹型
JT-UHISU45S45C无电解镀镍全螺纹型
JT-UHISX0Cr18Ni9SUS304—全螺纹型

选型参数

选型表

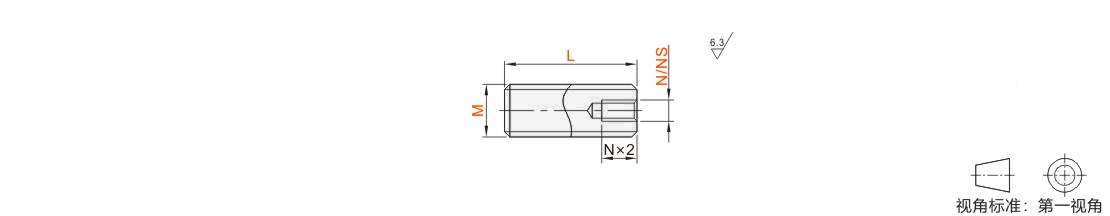

型号L
最小单位1		N(粗牙)
NS(细牙)
代码M
粗牙细牙
JT-UHISD
JT-UHISU
JT-UHISX		5 —20~100(3)
6 —20~100(3) (4)
8 8S30~150 (4) (5)
10 10S30~150 (5)
12 12S40~200 (6) 8
14 14S40~200 (6) 8
16 16S40~200 8 10
18 18S50~200 10 12
20 20S50~200 10 12 14

带( )尺寸仅适用粗牙螺纹。                                        JT-UHISD、JT-UHISU、JT-UHISX须满足L≥N×4。

粗牙螺纹细牙螺纹
M×螺距M×螺距
3×0.5—
4×0.7—
5×0.8—
6×1.0—
8×1.258×1.0
10×1.510×1.25
12×1.7512×1.25
14×2.014×1.5
16×2.016×1.5
18×2.518×1.5
20×2.520×1.5

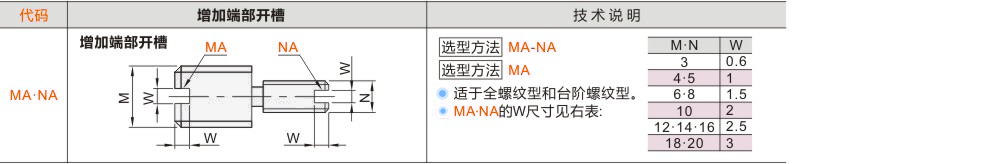

可选加工参数
