高速旋转接头直通式外螺纹

图片仅供参考

高速旋转接头直通式外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	类型
JT-LTRQSD	黄铜	镀镍	外螺纹 ● 直接头

选型参数

选型表

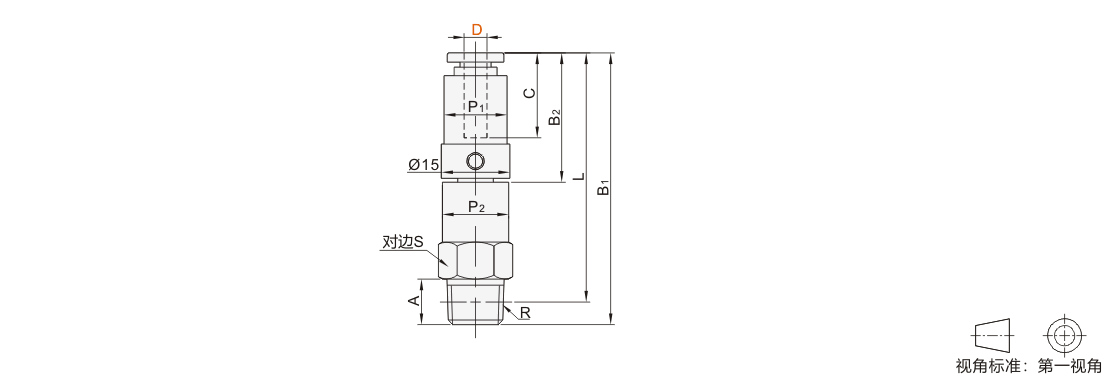

型号		公称型号	R	A	B1	B2	L	P1	P2	C	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B1	B2	L	P1	P2	C	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
JT-LTRQSD	4	M5	M5	3	43.2	22.7	40.2	11	11.6	14.9	12	1500	150	2.2	24
	4	1	R1/8	8	47.7	22.7	43.7	11	11.6	14.9	12	1500		3.4	28
	6	1	R1/8	8	54.8	28.8	50.8	13	16.6	17	17	1200		12	51
	6	2	R1/4	11	57.8	28.8	51.7	13		17				11.5	56
	8	1	R1/8	8	58.1	30.1	54.1	15		18.2				12	57
	8	2	R1/4	11	61.1	30.1	55.1	15		18.2				12.5	63
	10	3	R3/8	12	67.9	32.4	61.6	20	23.6	20.7	24	900	250	41.5	121
	10	4	R1/2	15	70.9	32.4	62.7	20	23.6	20.7	24	900	250	42.9	138
