丝杠支座组件长高型

图片仅供参考

丝杠支座组件长高型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

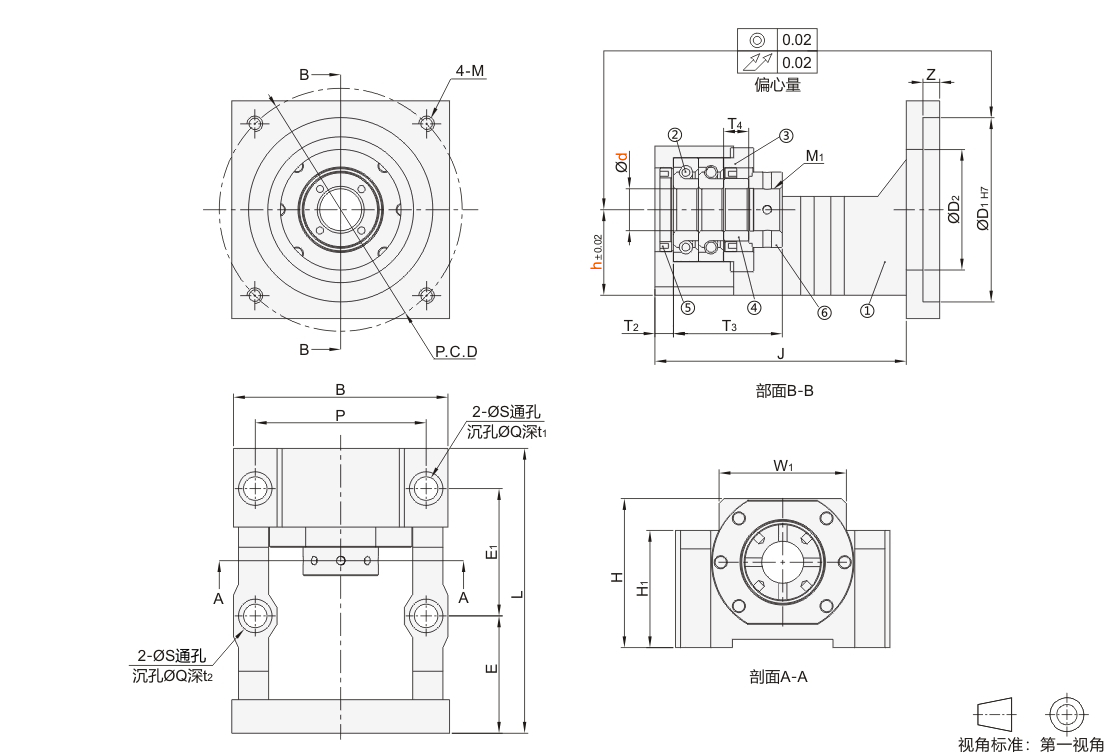

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVAQO	铸铁	S45C	发黑	整合型传动座 ● 长高型

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t1	t2	H	H1	W1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
型号																											建议丝杠支座	建议电机规格		代码	适用丝杠轴径	适用电机法兰	中心高	支撑侧	止口规格	安装 P.C.D
d	F*	h																												代码				支撑侧	止口规格	安装 P.C.D
JT-IVAQO	25	100	48																								伺服电机	95	115	M8	10	72	130	102	170	150	70	76	14	20	11	2	86	67	76	11	59	14	M25×1.5	JT-IVXLD-25	95	115
		100A	48	M6																																							86	67			59	14		JT-IVXLD-25
		100	51	M8	89	70	65	15	JT-IVXLF-25
		100A	51	M6	89	70	65	15	JT-IVXLF-25
		126	48	110	130	M8	86	67	59	14	JT-IVXLD-25	110	130
		126	51		130		89	70			JT-IVXLF-25		130
		130	48		145		86	67			JT-IVXLD-25		145
		130	51		145		89	70			JT-IVXLF-25		145
	30	100	51	95	115	M8	89	70	61	9	M30×1.5	JT-IVXLD-30	95	115
		100A		95	115	M6							95	115
		126		110	130	M8							110	130
		130		110	145	M8							110	145

*带A为安川电机，不带为其它品牌电机。
