凸轮轴承随动器内六角孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	油嘴材质	表面处理	油脂类型	类型
JT-XFASO	SUJ2	铜油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFASG	SUJ2	铜油嘴	发黑	普通油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFADO	SUJ2	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFASX	SUS440C	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFADX	SUS440C	不锈钢油嘴	一	低尘油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFADM	SUS304	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFADG	SUS304	不锈钢油嘴	一	低尘油脂	标准型 ● 内六角孔型 ● 圆柱型
JT-XFAUO	SUJ2	铜油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAUG	SUJ2	铜油嘴	发黑	普通油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAQO	SUJ2	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAUX	SUS440C	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAQX	SUS440C	不锈钢油嘴	一	低尘油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAQM	SUS304	不锈钢油嘴	一	普通油脂	标准型 ● 内六角孔型 ● 球面型
JT-XFAQG	SUS304	不锈钢油嘴	一	低尘油脂	标准型 ● 内六角孔型 ● 球面型

圆柱型D公差：

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下。
不带密封型工作温度-20~120℃，连续使用建议100℃以下。

选型参数

选型表

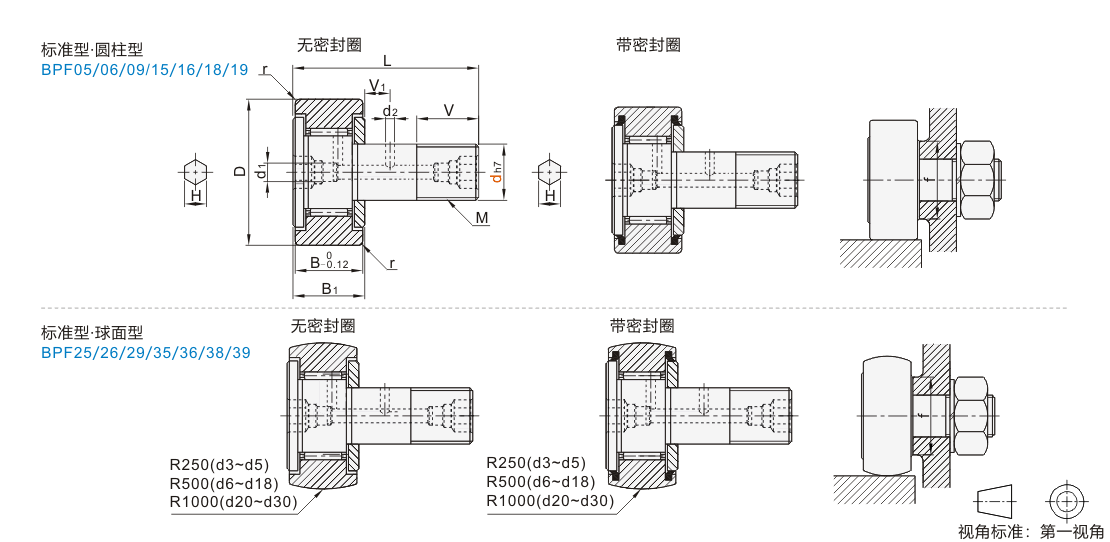

型号			密封圈	D	M×螺距	B	B1	L	d1		d2	V	V1	H		r	f (min)	基本额定负载 (KN)				最大静态容许负载 (KN)		极限转速 (rpm)	最大紧固扭矩 (Nm)	重量 (g)
型号																		基本额定负载 (KN)									代码	dh7		Cr(动)		Cor(静)
钢	不锈钢	钢																不锈钢	钢	不锈钢	钢						代码	dh7		不锈钢	钢	不锈钢
圆柱型 JT-XFASO JT-XFASX JT-XFASG JT-XFADO JT-XFADX JT-XFADM JT-XFADG 球面型 JT-XFAUO JT-XFAUX JT-XFAUG JT-XFAQO JT-XFAQX JT-XFAQM JT-XFAQG	3*	0 -0.012							PP (带密封圈) 一 (无密封圈)	10				M3×0.5	7			8	17	一	一	一	5				一	2	2	0.2	6.8	1.2	0.96	0.82	0.65	0.3	0.3	22400	0.34	4.3
	4*		12	M4×0.7	8	9	20	6		2.5	2.5	0.3	8.3	1.66	1.32	1.27	1.02	0.66	0.66				16800	0.78	7.4
	5*		13	M5×0.8	9	10	23	7.5		3	3		9.3	2.02	1.54	1.71	1.38	1.01	1.01				13440	1.6	10.3
	6*		16	M6×1.0	11	12	28	8		3	3		11	2.93	2.34	2.92	2.34	1.56	1.56				11200	2.7	18.5
	8*	0 -0.015	19	M8×1.25	11	12	32	10		4	4		13	3.4	2.72	3.79	3.03	3.7	3.03				8400	6.5	28.5
	10		22	M10×1.25	12	13	36	4		4	12		5	5	16	4.34	3.47	5.51	4.41	5.51	4.41		6720	13.8	45
	10C		22	M10×1.0																					45
	10A		26	M10×1.25																					60
	10D		26	M10×1.0																					60
	12	0 -0.018	30	M12×1.5	14	15	40	4			3	13	6	6	6	0.6	21	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	95
	12A		32	M12×1.5	14	15	40	4				13	6	6			21	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	105
	16		35	M16×1.5	18	19.5	52	6				17	8	8			26	9.6	7.7	14.64	11.76	14.64	11.76	4200	58.5	170
	18		40	M18×1.5	20	21.5	58	6				19	8	8		1	29	11.84	9.44	20.16	16.16	20.16	16.16	3733	86.2	250
	20	0 -0.021	52	M20×1.5	24	25.5	66	8		6	4	21	9	10	8		34	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	460
	20A		47	M20×1.5	24	25.5	66					21	9	10			34	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	385
	24		62	M24×1.5	29	30.5	80					25	11	14			40	24.4	19.52	42.08	33.66	41.6	33.28	2800	215	815
	24A		72	M24×1.5	29	30.5	80					25	11				40	24.4	19.52	42.08	33.66	41.6	33.28	2800	215	1140
	30		80	M30×1.5	35	37	100					32	15				49	36.32	29.06	68.08	54.46	68.08	54.46	2240	438	1870
	30A		85																							2030
	30B		90																							2220

d3~d8没有加工d1/d2润滑孔不能补充润滑脂，d10以下无d2润滑孔；
d3~d8一端内六角，螺杆不通：d10的SUJ2材质一端内六角，螺杆通孔，d10的SUS440C和SUS304材质一端内六角，螺杆半通：d12~d30两端内六角，螺杆通孔。
上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
JT-XFADM/JT-XFAQM未做热处理，载荷极限转速为上述表中的30%。
带*规格不适用JT-XFADO/JT-XFAQO。
