选择代码

代码参数

形状

选型参数

外径D(mm) *

快插接头 A款直通/弯/三通/四通

图片仅供参考

快插接头 A款直通/弯/三通/四通

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

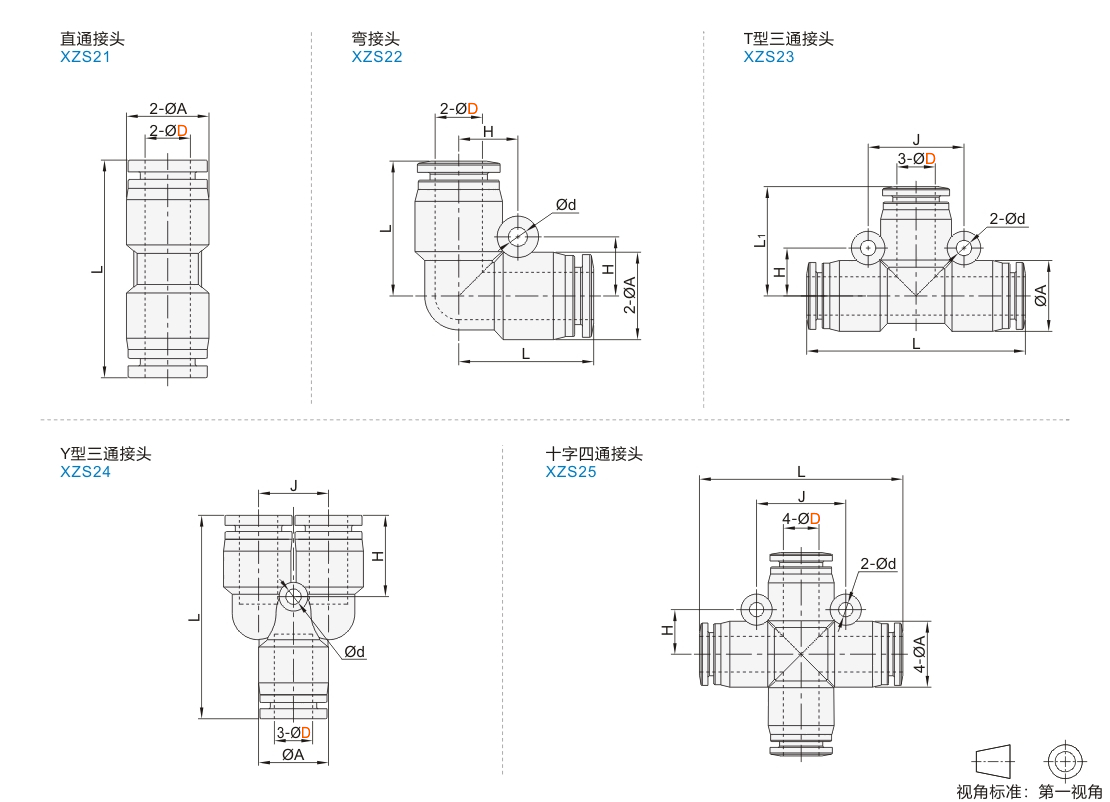

代码	材质 / 主体	材质 / 脱离环部	类型
JT-TWCUD	PBT	NBR	等径 ● 直通接头
JT-TWCUU	PBT	NBR	等径 ● 弯接头
JT-TWCUQ	PBT	NBR	等径 ● T型三通接头
JT-TWCUF	PBT	NBR	等径 ● Y型三通接头
JT-TWCUO	PBT	NBR	等径 ● 十字四通接头

选型参数

直通接头

型号		A	L
代码	D	A	L
JT-TWCUD	4	11.3	33
	6	13	33.5
	8	JT-VMPDOCSUZMPNZFZ	38
	10	18.7	43
	12	21.3	48

弯接头

型号		A	L	d	H
代码	D	A	L	d	H
JT-TWCUU	4	11.3	18.8	3.2	7
	6	13.3	19.3		8
	8	JT-VMPDOCSUZMPNZFZ	22.8		10
	10	18.7	28	4.2	12
	12	21.3	29.8	4.2	13.5

T型三通接头

型号		A	L	L1	d	J	H
代码	D	A	L	L1	d	J	H
JT-TWCUQ	4	11	37	18.5	3.2	14	7
	6	13	38.6	19.3	3.2	16	8
	8	14.8	46	23	4.2	19	9.5
	10	18.4	52.5	26.2		22	11
	12	21.4	60	30		26	13

Y型三通接头

型号		A	L	d	J	H
代码	D	A	L	d	J	H
JT-TWCUF	4	11	34	3.2	10.5	14.3
	6	13	36		12.5	14.8
	8	JT-VMPDOCSUZMPNZFZ	42.5		14.5	18.2
	10	18	49.5	4.2	18	21.2
	12	21	55	4.2	21	21.8

十字四通接头

型号		A	L	d	J	H
代码	D	A	L	d	J	H
JT-TWCUO	4	11.3	37.6	3.2	14	7
	6	13.3	38.6		16	8
	8	JT-VMPDOCSUZMPNZFZ	45.6		18	9
	10	18.7	57.4	4.2	24	12
	12	21.3	59.6	4.2	27	13.5

暂未上传文档资料
