十字型把手销钉固定型/内螺纹型/外螺纹型

图片仅供参考

十字型把手销钉固定型/内螺纹型/外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBEUD	PF	黄铜	—	销钉固定型
JT-QBEUX	PF	黄铜	—	内螺纹型
JT-QBEUL	PA6 (黑色亚光)	1215MS	镀锌	内螺纹型
JT-QBEQD	PA6 (黑色亚光)	1215MS	镀锌	外螺纹型

选型参数

JT-QBEUD

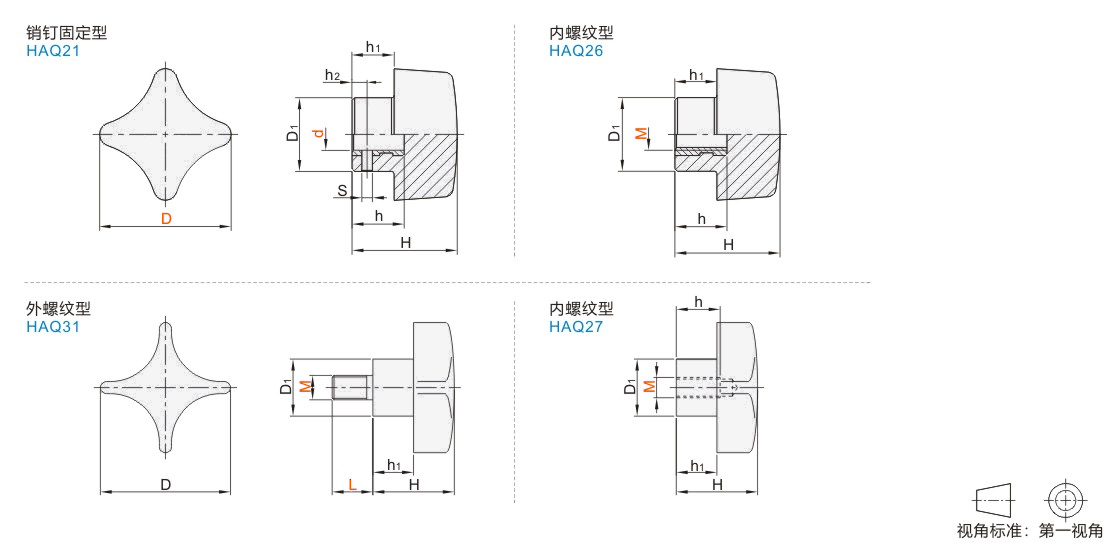

型号		d	S	D1	H	h	h1	h2	参考重量 (kg/pcs)
代码	D	d	S	D1	H	h	h1	h2	参考重量 (kg/pcs)
销钉固定型 JT-QBEUD	25	5	2	13	20	10	8	5	0.01
	25	6		13	20	12	8	5
	32	6		16	26	12	10	6
	32	8	3	16	26	16	10
	40	8		18	27	16	11		0.02
	40	10		18	27	20	11		0.02
	50	10		23	31	20	12.5	6.5	0.03
	50	12		23	31	25	12.5	6.5	0.03

JT-QBEUX

型号		M	D1	H	h	h1	参考重量 (kg/pcs)
代码	D	M	D1	H	h	h1	参考重量 (kg/pcs)
内螺纹型 JT-QBEUX	25	5	13	20	10	7.5	0.01
	25	6	13	20	12	7.5
	32	6	16	26	12	10
	32	8	16	26	16	10
	40	8	18	27	16	11	0.02
	40	10	18	27	20	11	0.02
	50	10	23	31	20	13	0.03
	50	12	23	31	20	13	0.03

型号		L 仅外螺纹型	D	D1	H	h	h1	参考重量(kg/pcs)
代码	M	L 仅外螺纹型	D	D1	H	h	h1	JT-QBEUL	JT-QBEQD
内螺纹型 JT-QBEUL 外螺纹型 JT-QBEQD	6	10 16 20 25 30	32	14	20	12	10	0.01	0.01
	8	16 20 25 30	40	18	25	14	13	0.02	0.02
	10	25 30 35	50	22	32	18	20	0.04	0.03
	12	30 40	63	26	40	22	25	0.08	0.06
