一字槽圆柱头螺钉

图片仅供参考

一字槽圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	销售方式	材质	强度等级	类型
JT-XJTYBFQD	粗牙	盒装	SUS304	A2-70	一字槽圆柱头螺钉 ● 全牙

适用标准：GB/T 65-1985

选型参数

选型表

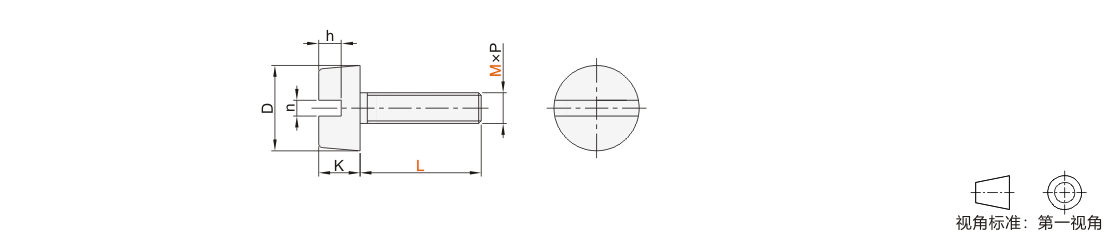

型号		L	PCS/盒	P 螺距	D		K		n		h (min)
代码	M	L	PCS/盒	P 螺距	max	min	max	min	max	min	h (min)
JT-XJTYBFQD	3	4	6000	0.5	5.5	5.32	2	1.86	1	0.86	0.85
		5
		6
		8	5000
		10
		12
		14	4000
		16
	4	5		0.7	7	6.78	2.6	2.46	1.51	1.26	1.1
		6
		8
		10	3000
		12	2000
		14
		16
		18	1000
		20	1000
	5	6	1500	0.8	8.5	8.28	3.3	3.12	1.51	1.26	1.3
		8	1500
		10	1000
		12
		14
		16	800
		18	800
		20	600
		25	500
		30	400
	6	8	1500	1.0	10	9.78	3.9	3.6	1.91	1.66	1.6
		10	1200
		12	1200
		14	1000
		16	1000
		18	800
		20	700
		25	600
		30	500
		35	500
		40	300
	8	10	500	1.25	13	12.73	5	4.7	2.31	2.06	2
		12	500
		14	400
		16
		18
		20	300
		25	300
		30	250
		35	250
		40	200
		45
		50
