滑动轴承直柱型/带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	使用温度	颜色	类型
JT-JXVSQ	聚苯硫醚(PPS）	-40~200℃	黑色	直柱型 ● 高耐介质
JT-JXVSF	聚苯硫醚(PPS）	-40~200℃	黑色	带肩型 ● 高耐介质

特点：自润滑，免维护，耐高温，适合潮湿环境中使用。
用途：广泛适用在潮湿和水下环境。
该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行测量(自由状态下请勿用卡尺进行测量)。
安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。
推荐配套轴公差：h9。

选型参数

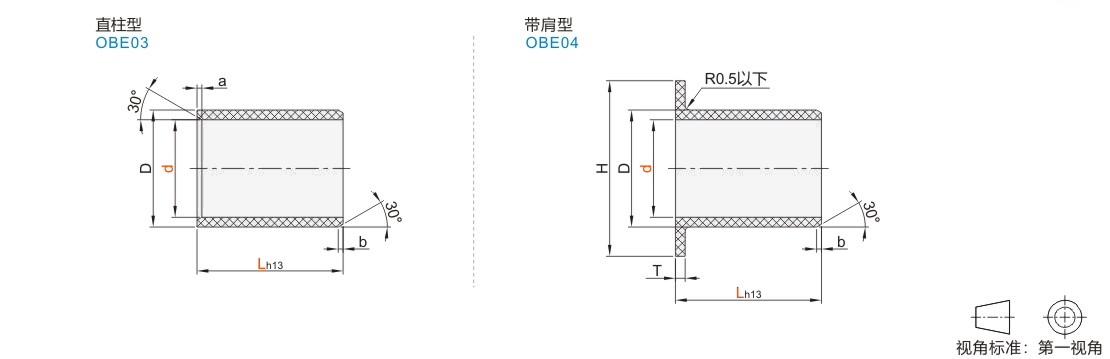

直柱型

型号		d公差	L	D	a	b
代码	d	d公差	L	D	a	b
JT-JXVSQ	3	+0.046 +0.006	3 5	4.5	0.5	0.3
	4	+0.058 +0.010	4 6	5.5
	5		5	7
	6		4 6 10	8
	8	+0.071 +0.013	5 8 10 15	10		0.5
	10	+0.071 +0.013	6 10 12 15	12
	12	+0.086 +0.016	10 12 15 20	14
	14		20	16		0.8
	15		15	17
	16		15 20 25	18
	18		15 20 25	20
	20	+0.104 +0.020	20 30	23
	25		15 20	28
	30		20 25 30 40	34
	35	+0.125 +0.025	20 40	39		1.2
	40		20 30 50	44
	45		50	50
	50		40	55

带肩型

型号		d公差	L	D	H	T	b
代码	d	d公差	L	D	H	T	b
JT-JXVSF	3	+0.046 +0.006	5	4.5	7.5	0.75	0.3
	4	+0.058 +0.010	3 4 6	5.5	9.5	0.75
	5		5	7	11	1
	6		4 6 10	8	12
	8	+0.071 +0.013	5.5 7.5 10 15	10	15		0.5
	10	+0.071 +0.013	5 9 10 12 15 17	12	18
	12	+0.086 +0.016	7 10 12 15 20	14	20
	14		12	16	22		0.8
	15		17	17	23
	16		17	18	24
	18		12 17	20	26
	20	+0.104 +0.020	11.5 16.5 21.5 30	23	30	1.5
	25		30	28	35	1.5
	30		40	34	42	2
	35	+0.125 +0.025	26	39	47		1.2
	40		40	44	52
	45		50	50	58
	50		50	55	63
