定位销用切口肩型衬套

图片仅供参考

定位销用切口肩型衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	附件	类型
JT-RVFXD●	SKS3	56~60HRC	—	内六角螺栓1个	防脱落型 ● 切口型
JT-RVFXU●	SKS3	56~60HRC	无电解镀镍	内六角螺栓1个	防脱落型 ● 切口型
JT-RVFXQ	SKS3	淬火硬度56~60HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	内六角螺栓1个	防脱落型 ● 切口型

附件螺栓

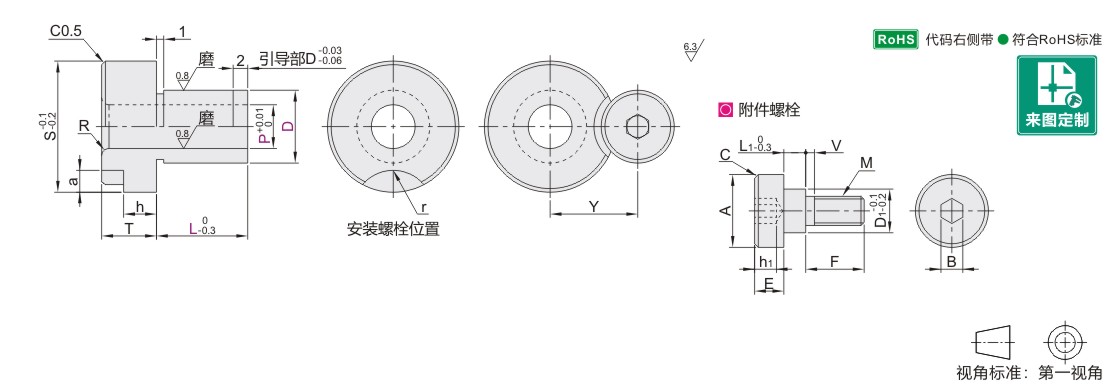

附件螺栓M	D1	L1	A	E	F	V	B	h1	C
M4	6	3	10	4	8	1.2	3	3	0.5
M5	8	4	12	4.5	10	1.4	4	3.5	0.5

镀硬铬表面处理内径和内孔无法镀上镀层。

选型参数

选型表

型号			P 最小单位0.01	L 最小单位0.1	R	S	T	h	a	r	螺栓位置 Y	附件螺栓
代码	Dg6		P 最小单位0.01	L 最小单位0.1	R	S	T	h	a	r	螺栓位置 Y	附件螺栓
JT-RVFXD JT-RVFXU JT-RVFXQ	10	-0.005 -0.014	4 .00~6 .50	3.0~ 15.0	1	18	7.5	3.0	3.0	5.5	12	M4
	12	-0.006 -0.017	4 .00~8 .50	10.0~20.0	2	20					13
	15		6.00~ 10.50	10.0~32.0		23					14.5
	18		8.00~ 12.50	10.0~32.0		26					16
	20	-0.007 -0.020	10.00~ 13.50	12.0~37.0		28	9	4.0		7.0	18	M5
	22		12.00~ 13.50			30					19
	25		13.00~ 15.50			33					20.5
	26		15.00~ 16.50			34					21
	30		16.00~20.50	12.0~52.0	3	38					23
