轴用C型挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用标准	类型
JT-YXFQD	65Mn(弹簧钢)	发黑	GB/T894.1-1986	C型
JT-YXFQU	SUS304	—	GB/T894.1-1986	C型

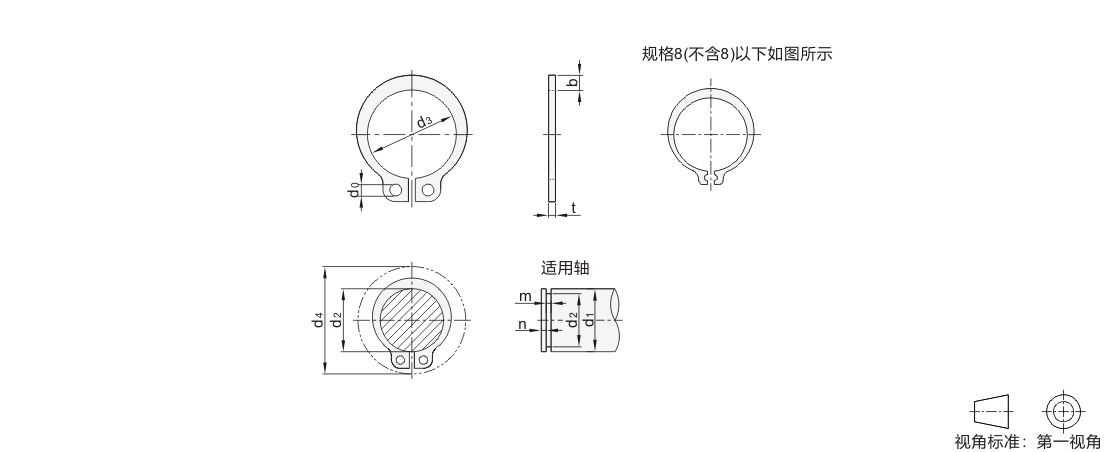

d4：将挡圈嵌入d1时的最大外周直径（间隙外径）。

选型参数

选型表

型号		d1 轴径	挡圈尺寸						安装沟槽尺寸					孔
代码	规格		d3		t		b≈	d0	d2		m		n≥	d4≥
代码	规格		基本尺寸	极限偏差	基本尺寸	极限偏差	b≈	d0	基本尺寸	极限偏差	基本尺寸	极限偏差	n≥	d4≥
(弹簧钢) JT-YXFQD (SUS304) JT-YXFQU	3*	3	2.7	+0.04 -0.15	0.4	+0.03 -0.06	0.8	1	2.8	0 -0.04	0.5	+0.14 0	0.3	7.2
	4*	4	3.7		0.4	+0.03 -0.06	0.88		3.8	0 -0.048	0.5			8.8
	5*	5	4.7		0.6	+0.04 -0.JT-VMPSLCSFZMPNZFZ	1.12		4.8		0.7			10.7
	6	6	5.6				1.32	1.2	5.7				0.5	12.2
	7*	7	6.5	+0.16 -0.18					6.7	0 -0.058			0.5	13.8
	8	8	7.4	+0.16 -0.18	0.8	+0.04 -0.10			7.6		0.9		0.6	15.2
	10	10	9.3	+0.10 -0.36	1	+0.05 -0.13	1.44	1.5	9.6		1.1		0.6	17.6
	11*	11	10.2				1.52		10.5	0 -0.11			0.8	18.6
	12	12	11				1.72		11.5				0.8	19.6
	13	13	11.9				1.88	1.7	12.4				0.9	20.8
	14	14	12.9				1.88		13.4				0.9	22
	15	15	13.8				2.00		14.3				1.1	23.2
	16	16	14.7				2.32		15.2				1.2	24.4
	17	17	15.7				2.48		16.2				1.2	25.6
	18	18	16.5						17				1.5	27
	19	19	17.5					2	18					28
	20	20	18.5	+0.13 -0.42			2.68		19	0 -0.13				29
	21*	21	19.5						20					31
	22	22	20.5						21					32
	24	24	22.2	+0.21 -0.42	1.2		3.32		22.9	0 -0.21	1.3		1.7	34
	25	25	23.2				3.32		23.9				1.7	35
	28	28	25.9				3.60		26.6				2.1	38.4
	29*	29	26.9				3.72		27.6					39.8
	30	30	27.9				3.72		28.6					42
	32	32	29.6				3.92	2.5	30.3	0 -0.25			2.6	44
	34*	34	31.5	+0.25 -0.50	1.5	+0.06 -0.15	4.32		32.3		1.7		2.6	46
	35	35	32.2				4.52		33				3	48
	36	36	33.2						34					49
	37	37	34.2						35					50
	38	38	35.2				5.0		36					51
	40	40	36.5	+0.39 -0.90					37.5				3.8	53
	45	45	41.5					3	42.5					56
	48	48	44.5						45.5					62.8
	50	50	45.8		2	+0.06 -0.18	5.48		47		2.2		4.5	64.8
	52*	52	47.8						49					67
	55*	55	50.8	+0.46 -1.10					52	0 -0.30				70.4
	58*	58	53.8				6.12		55					73.6
	60	60	55.8				6.12		57					75.8
	70*	70	65.5		2.5	+0.JT-VMPSLCSFZMPNZFZ -0.22	6.32		67		2.7			87.2
	75*	75	70.5						72					92.8
	78*	78	73.5						75					96.2
	80*	80	74.5				7		76.5				5.3	98.2
	82*	82	76.5						78.5					101
	85*	85	79.5						81.5	0 -0.35				104
	90*	90	84.5	+0.54 -1.30			7.6		86.5					110
	95*	95	89.5				9.2		91.5					115
	100*	100	94.5				9.2		96.5					121
	105*	105	98		3		10.7	4	101	0 -0.54	3.2	+0.18 0	6	132

带*号规格不适用JT-YXFQU。
