免键高扭矩圆弧齿同步轮 S3M型

图片仅供参考

免键高扭矩圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮 / 类型	皮带 / 宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套 / 代码
Y-EAC05	S3M100	10	3	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	S3M150	15	3	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

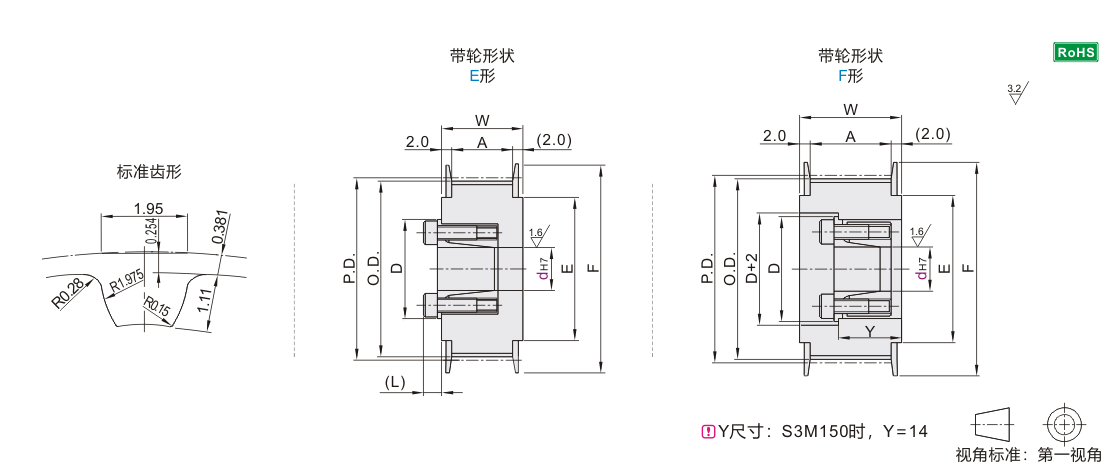

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)			P.D.	O.D.	F	E	带轮公称宽度
代码	齿数		S3M100	S3M150						A	W
代码	齿数		E形	E形	F形					A	W
JT-RVBMSO-S3M100 JT-RVBMSO-S3M150	34	E F	6	6	6	32.47	31.71	40	28	S3M100 A:11 W:15 S3M150 A:17 W.21
	36		6	6	6	34.38	33.62	40	28
	40		8	8	8	38.20	37.44	44	32
	44		8·10	8·10	8·10	42.02	41.25	48	36
	48		8·10	8·10·12	8·10	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		8·10	8·10·12·14	8·10	47.75	46.98	52	40
	60		8·10	8·10·12·14~17	8·10	57.30	56.53	61	46
	72		8·10	8·10·12·14~19	8·10	68.75	67.99	74	58

胀套孔径尺寸表

dH7	容许最大扭矩 N·m				D			(L)
6	12.7				21.5			6
8	19.6				23.5
10	27.5				25.5
12	44.1				28.5			6.5
14	63.7				30.5
15	80.4				31.5
16	83.3				33
17	92.2				33.5
18	95.1				34.5
19	98.1				35.5

可选加工参数

产品名称

暂未上传文档资料
