规格 *

任意停扭矩铰链平型/锥孔型

图片仅供参考

任意停扭矩铰链平型/锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	本体形状	安装孔型	调整角度	材质	表面处理/颜色	类型
JT-QAGUX	平型	锥孔型	任意角度定位型	ZDC	喷塑（麻面黑）	任意停
JT-QAGUL	平型	锥孔型	任意角度定位型	ZDC	镀铬	任意停

选型参数

JT-QAGUX

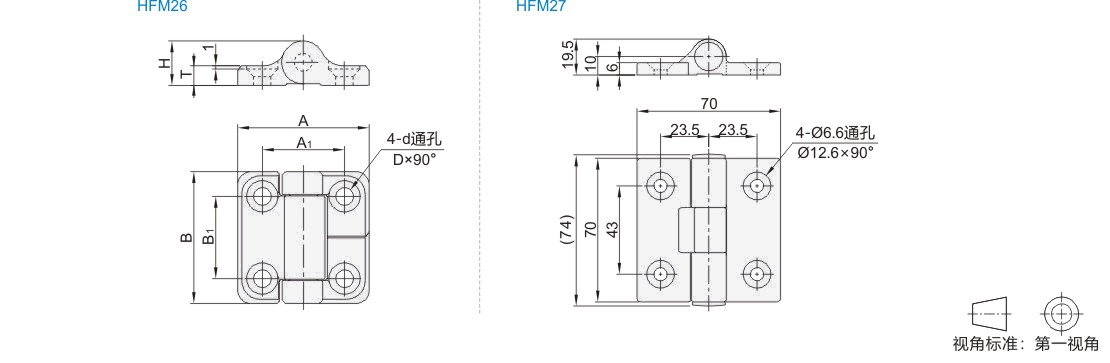

型号		A	B	A1	B1	H	T	D	d	扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	D	d	扭矩 (N·m)	参考重量 (kg/pcs)
JT-QAGUX	40	40	40	25	25	13.5	6	10.6	5.3	自由摆动	0.04
	40A									0.9±20%
	40B									1.4±20%
	40C									1.8±20%
	40D									2.3±20%
	50	50	50	30	30	15	7	12.8	6.3	自由摆动	0.06
	50A									1.8±20%
	50B									2.3±20%
	50C									3.4±20%
	60	60	60	36	36	17	8	17.6	8.4	自由摆动	0.1
	60A									1.36±20%
	60B									2.26±20%
	60C									3.16±20%
	60D									4.JT-VMPSLCSFZMPNZFZ±20%

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。

自由摆动即为无阻尼效果，扭矩为0N·m。

JT-QAGUL

型号		扭矩 (N.m)	参考重量 (kg/pcs)
代码	规格	扭矩 (N.m)	参考重量 (kg/pcs)
JT-QAGUL	2	2	0.216
	4	4
	6	6
	8	8
	10	10
	12	12
	14	14

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。
