06B系列链轮链条

图片仅供参考

06B系列链轮链条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

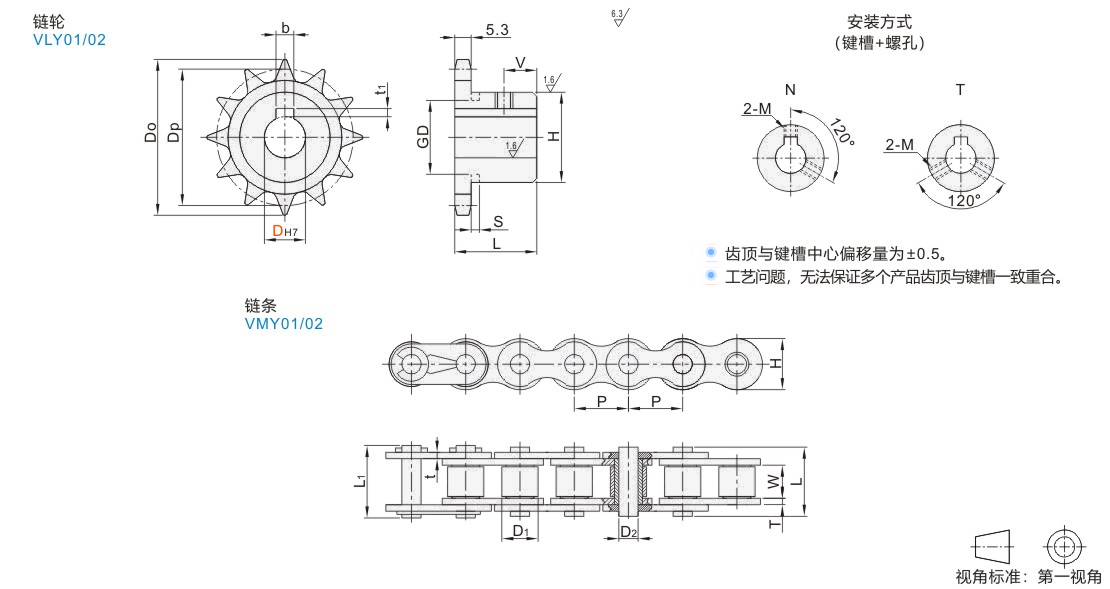

链轮

代码	材质	热处理	表面处理	类型
VLY01	S45C	齿顶高频	发黑	06B系列
VLY02	SUS304	—	—	06B系列

链条

代码	类型		ISO链号	节距(P)	材质
JT-KGRSD	06B系列	标准型	06B	9.525	钢
JT-KGRSU	06B系列	标准型	06B	9.525	不锈钢

06B系列链轮链条请勿与35系列(06C)链轮链条配合!

H值中带*号数据的链轮轮毂上有槽

齿数			S			GD
9			4.4			16
10						20
11						22
12						24
13						29

键槽/螺孔尺寸

D				键槽 b×t1			M
10				3×1.4			4
12				4×1.8			5
14~17				5×2.3			6
18~22				6×2.8			6
25				8×3.3			8

06B系列为直板链。

选型参数

链轮

型号		轴孔径DH7		外径 Do	分度圆直径 Dp	轮毂		V
代码	齿数	JT-KIRSD-06B	JT-KIRSU-06B	外径 Do	分度圆直径 Dp	H	L	V
(S45C) JT-KIRSD-06B (SUS304) JT-KIRSU-06B	9	10	10	31	27.85	21*	20	6
	10	10 12	10 12	34	30.82	24*
	11	10 12 (14)	10 12 (14)	37	33.81	27*
	12	10 12 14 15 16 17	10 12 14 15	40	36.8	30*
	13	10 12 14 15 16 17 (18)	10 12 14 15 (18)	43	39.8	32*
	14	10 12 14 15 16 17 (18) (20)	10 12 14 15 (18) (20)	46.3	42.81	32
	15	10 12 14 15 16 17 18 19 20	10 12 14 15 18 20	49.3	45.81	35
	16	10 12 14 15 16 17 18 19 20 22 (25)	10 12 14 15 18 20 (25)	52.3	48.82	37
	17	12 14 15 16 17 18 20 22 25	12 14 15 18 20 25	55.3	51.84	41
	18	12 14 15 18 20 22 25	12 14 15 18 20 25	58.3	54.85	44
	19	12 14 15 18 20 22 25	12 14 15 18 20 25	61.3	57.87	47
	20	12 14 15 18 20 22 25	12 14 15 18 20 25	64.3	60.89	50
	21	14 15 18 20 22 25	15 18 20 25	68	63.91	53
	22	14 15 18 20 22 25	15 18 20 25	71	66.93	56
	24	14 15 18 20 22 25	15 18 20 25	77	72.92	53	22	8
	25	15 18 20 22 25	15 18 20 25	80	76	53	22	8

带( )D尺寸对应规格的安装方式为T，其余为N。

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		节数	接头形式	节距(P)	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		平均拉伸强度 KN
代码	系列	节数	接头形式	节距(P)	W	D1	D2	L	L1	H	T	t	平均拉伸强度 KN
JT-KGRSD	06B	4~ 最小单位1	卡扣式	9.525	5.72	6.35	3.28	13.5	14.1	8.2	1.4	1.1	10.78
JT-KGRSU	06B	4~ 最小单位1	卡扣式	9.525	5.72	6.35	3.28	13.5	14.1	8.2	1.4	1.1	7.44
