福马平底活动型水平调节脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-VMTBSD	平底活动型	ADC	喷塑(白色)	—	NJ	尼龙	黑色	轴套
JT-VMTBSD	平底活动型	ADC	喷塑(白色)	—	NP	MC尼龙	蓝色	轴套

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

当福马轮移动时，需要将支撑ABS底座充分离开地面。如不遵守，当移动ABS底座接触到地面，会出现螺丝脱离而导致不可调节高低作用。
使用说明：福马轮四轮负荷承载建议为单个承载的2倍，将设备移动至理想位置后，调节调整块与地面接触。具备移动和固定功能，
不适合专用推动设备。

选型参数

选型表

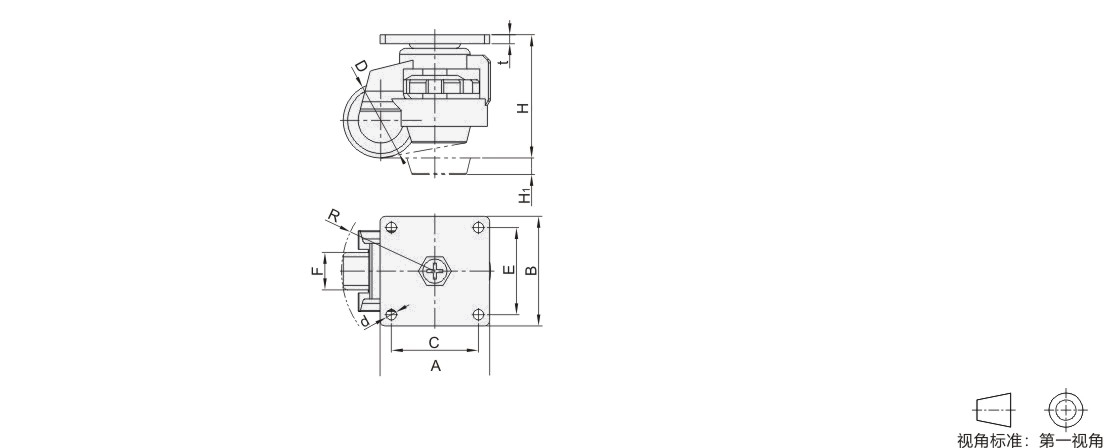

型号		轮部代号	D	H	H1	F	A	B	C	E	d	R	t	容许载荷 (kg)	参考重量 (kg)
代码	规格	轮部代号	D	H	H1	F	A	B	C	E	d	R	t	容许载荷 (kg)	参考重量 (kg)
JT-VMTBSD	40	NJ	39.5	71	10	18.5	55	55	42	42	6.5	51	3	50	0.4
	60		50	82	10	24	73	73	58	58	7	61	4	250	0.8
	80		62	102	16	27.5	90	90	70	70	9	78	4.5	500	1.4
	100		73	122	16	30	95	95			11	91	5	750	1.9
	120		73	120	12	30	95	95			11	91	5	1000	2.2
	150	NP	95	132	15	55	100	100			13	120	10	1500	3.5
