蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理/颜色	类型
JT-QASSQ	经济型	SUS316	拉丝	锥孔型
JT-QAIDO	经济型	SUS316	电解抛光	锥孔型
JT-QAPOU	经济型	SUS316	镜面抛光	锥孔型
JT-VQAPOQ	经济型	SUS304	镜面抛光	锥孔型

仅JT-QASSQ、JT-QAPOU符合RoHS标准

与JT-QAPOU不同孔型请阅HFR56（详情请在怡合达网站搜索查看）。

选型参数

JT-QASSQ-HFL15

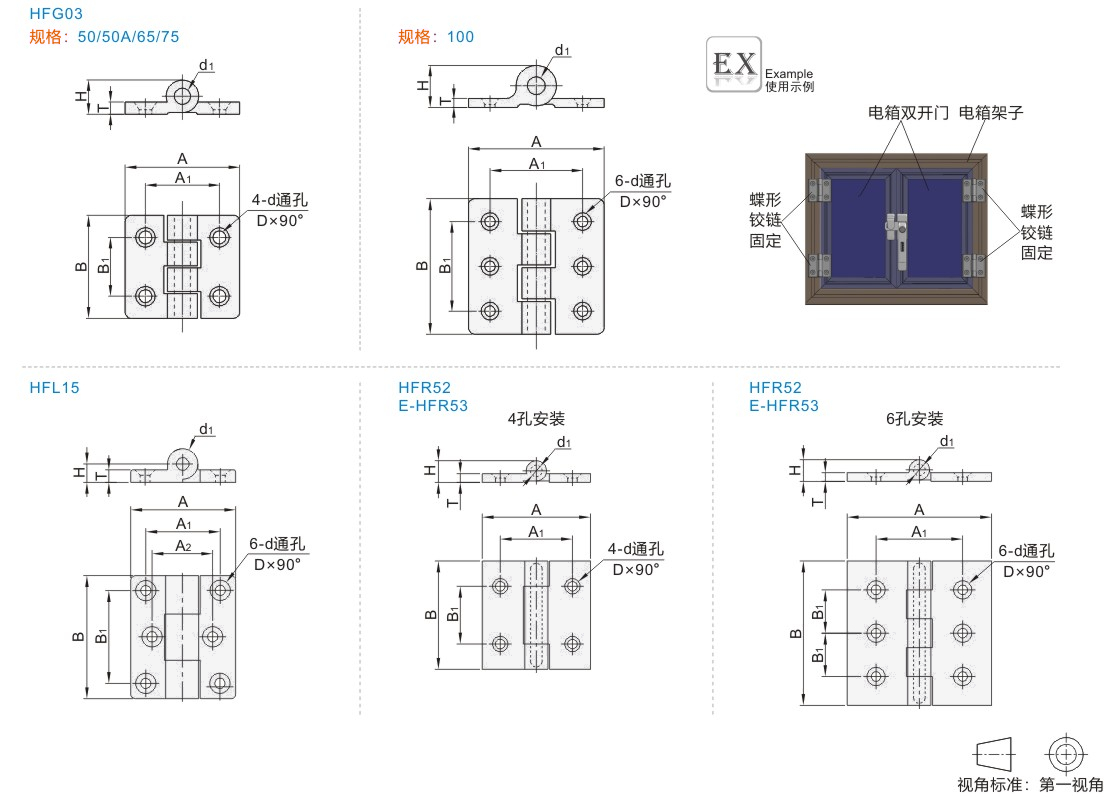

型号								A			B			A1				A2				B1			H				T			D				d		d1				负载 (kg)		参考重量 (kg/pcs)
代码					规格			A			B			A1				A2				B1			H				T			D				d		d1				负载 (kg)		参考重量 (kg/pcs)
JT-QASSQ					50			50			50			30				—				30			12				6			12.6				6.5		6				35		0.11
					50A			50			50			35								35			12																	35		0.12
					65			65			65			40								35			14																	45		0.21
					75			75			75			50								40			15													7				65		0.33
					100			100			100			60								60			16													8				85		0.59
JT-QAIDO					80			68			80			48				38				60			12				8			13				6.3		20				145		0.42

容许负载为使用2个时的数值。

JT-QAPOU-53

型号		A			B				A1				B1			H			T				D				d		d1				负载 (kg)		参考重量 (kg/pcs)
代码	规格	A			B				A1				B1			H			T				D				d		d1				负载 (kg)		参考重量 (kg/pcs)
4孔安装 JT-QAPOU JT-VQAPOQ	50	50			50				35				20			14			5				8.6				4.4		6				35		0.11
	65	65			65				40				35			14			5				10.6				5.6		6				45		0.19
	75	75			75				50				40			16			6				12.6				6.6		8				65		0.31
6孔安装 JT-QAPOU JT-VQAPOQ	100	100			100				60				30																				85		0.50
6孔安装 JT-QAPOU JT-VQAPOQ	125	100			125				60				37.5																				100		0.65

容许负载为使用2个时的数值。
