手轮外径D(mm) *

双幅条手轮键槽孔型

图片仅供参考

双幅条手轮键槽孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装类型	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	手轮主体 / 表面处理	握柄安装部 / 材质	握柄安装部 / 表面处理	握柄 / 材质	握柄 / 颜色	类型
JT-QBZSD	键槽孔型	S45C	—	PA6	—	S45C	—	PF	黑色	手柄可折型
JT-QBZSU	键槽孔型	ADC	喷塑	ADC	喷塑	ZDC	喷塑	ABS	黑色	手柄可折型

选型参数

尼龙

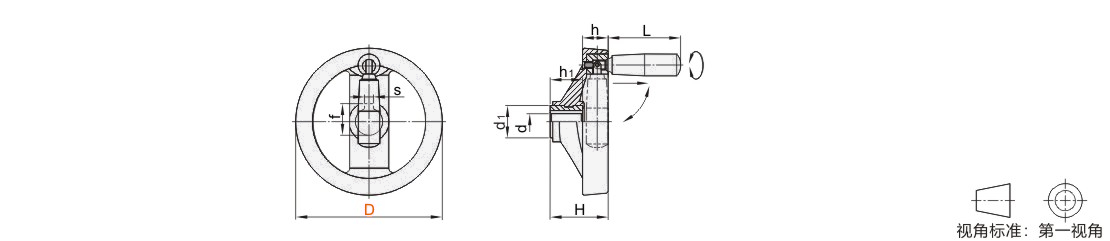

型号		d	d1	L	H		h	h1	f	s	参考重量 (kg/pcs)
代码	D	d	d1	L	H		h	h1	f	s	参考重量 (kg/pcs)
JT-QBZSD	100	12	25	50	38		21	18	13.8	4	0.16
	125	12	30	63	43		22	18	13.8	4	0.26
	160	16	41	80	51		25	26.5	18.3	5	0.37
	200	18	51	100	62		28	35	20.8	6	0.49

铝合金

型号			d	d1	L	H	h	h1		f	s	参考重量 (kg/pcs)
代码		D	d	d1	L	H	h	h1		f	s	参考重量 (kg/pcs)
JT-QBZSU		100	12	26	50	39	19	20		13.8	4	0.203
		125	12	30	63	42	21	21		13.8	4	0.335
		160	16	36	80	46	24	21		18.3	5	0.5
		200	18	42	80	54	26	26		20.8	6	0.67
