半封闭式外径打开拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	横梁	材质	颜色	允许温度	阻燃等级	类型
JT-KXKXD	外径打开	单腔	半封闭式	尼龙6+玻纤	黑色	-10°℃~+80℃	UL94-HB	一般用

本系列拖链包含一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需要单独购买。

每米链节数=1000÷节距P

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	材质	表面处理
JT-KVKXD	一般用接头	SPCC	铬酸盐光泽处理

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KSKXD	一般用型拖链用	竖隔片	工程塑料	黑色	-10℃~+80℃	UL94-HB

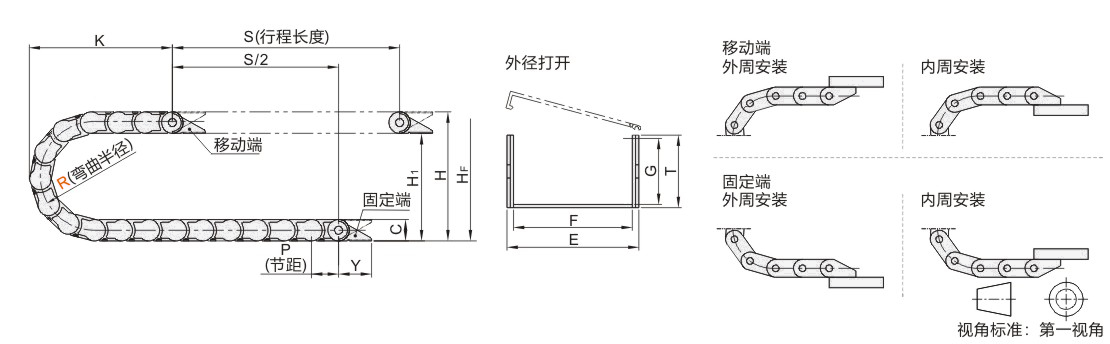

选型参数

拖链

型号		弯曲半径 R	链节数 N	安装方向	接头	拖链尺寸							H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	安装方向	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	Y	C	H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
JT-KXKXD	1520	30	1~	S (内径、外径通用)	JT-KVKXD	25	20	32	15	21	30	21	81	60	30	100	12	1.05	2.0	0.25	0.36
	1520	50				25	20	32	15	21	30	21	121	100	30	140	12	1.05	2.0	0.25	0.36
	2035	45				32	35	47	20	26	35	26	116	90	35	140	16	0.9	1.7	0.62	0.50
	2550	50				36	50	65	25	35	55	35	135	100	50	160	20	1.4	2.7	1.33	0.82
		75											185	150		210
		100											235	200		260
	2585	60				43.5	85	100					155	120		180		1.5	2.9	2.22	1.10
		75											185	150		210
		100											235	200		260
	3580	100				62.5	80	101	35	50	65	50	250	200	63	280	28	1.7	3.3	3.7	1.79
	3580	150				62.5	80	101	35	50	65	50	350	300	63	380	28	1.7	3.3	3.7	1.79

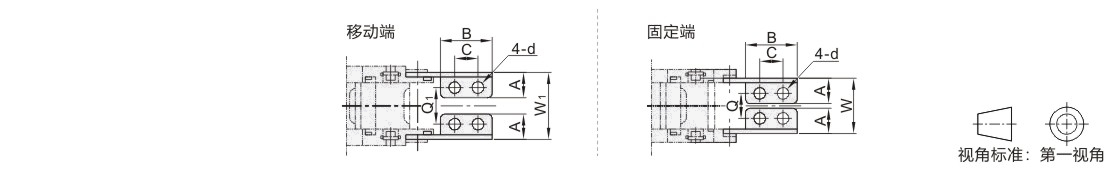

接头

型号		安装方向	A	B	C	d	Q	W	Q1	W1
代码	规格	安装方向	A	B	C	d	Q	W	Q1	W1
JT-KVKXD	1520	S	10	20	10	4.5	12	24.4	15	27.2
	2035		15	26	14	7	24	40	27	44
	2550		20	40	24		35.4	56	40	60.6
	2585						70.4	91	75	95.6
	3580						65	88	70	93.6

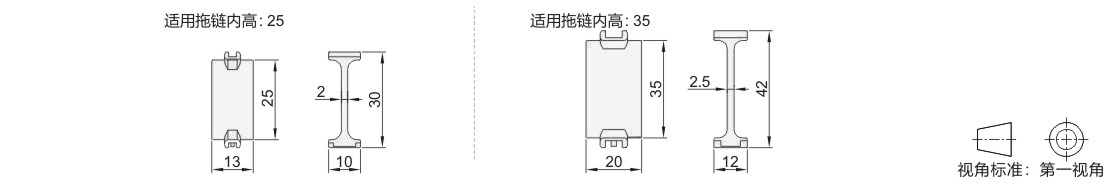

分隔片

型号		适用拖链型号
代码	适用拖链内高G	适用拖链型号
JT-KSKXD	25	JT-KXKXD-2550 JT-KXKXD-2585
JT-KSKXD	35	JT-KXKXD-3580
