开口法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	类型
JT-SXLSD	圆法兰型	S45C	发黑	标准型 ● 安装孔通孔
JT-SXLDD	方法兰型	S45C	发黑	标准型 ● 安装孔通孔
JT-SXLUD	对边法兰型	S45C	发黑	标准型 ● 安装孔通孔
JT-SXLSU	圆法兰型	S45C	喷细砂无电解镀镍	标准型 ● 安装孔通孔
JT-SXLDU	方法兰型	S45C	喷细砂无电解镀镍	标准型 ● 安装孔通孔
JT-SXLUU	对边法兰型	S45C	喷细砂无电解镀镍	标准型 ● 安装孔通孔
JT-SXLSQ	圆法兰型	S45C	镀铬	标准型 ● 安装孔通孔
JT-SXLDQ	方法兰型	S45C	镀铬	标准型 ● 安装孔通孔
JT-SXLUQ	对边法兰型	S45C	镀铬	标准型 ● 安装孔通孔
JT-SXLSX	圆法兰型	SUS304	—	标准型 ● 安装孔通孔
JT-SXLDX	方法兰型	SUS304	—	标准型 ● 安装孔通孔
JT-SXLUX	对边法兰型	SUS304	—	标准型 ● 安装孔通孔
JT-SXLSM	圆法兰型	A6061	喷细砂本色阳极氧化	标准型 ● 安装孔通孔
JT-SXLDM	方法兰型	A6061	喷细砂本色阳极氧化	标准型 ● 安装孔通孔
JT-SXLUM	对边法兰型	A6061	喷细砂本色阳极氧化	标准型 ● 安装孔通孔
JT-SXLSG	圆法兰型	A6061	黑色阳极氧化	标准型 ● 安装孔通孔
JT-SXLDG	方法兰型	A6061	黑色阳极氧化	标准型 ● 安装孔通孔
JT-SXLUG	对边法兰型	A6061	黑色阳极氧化	标准型 ● 安装孔通孔

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。

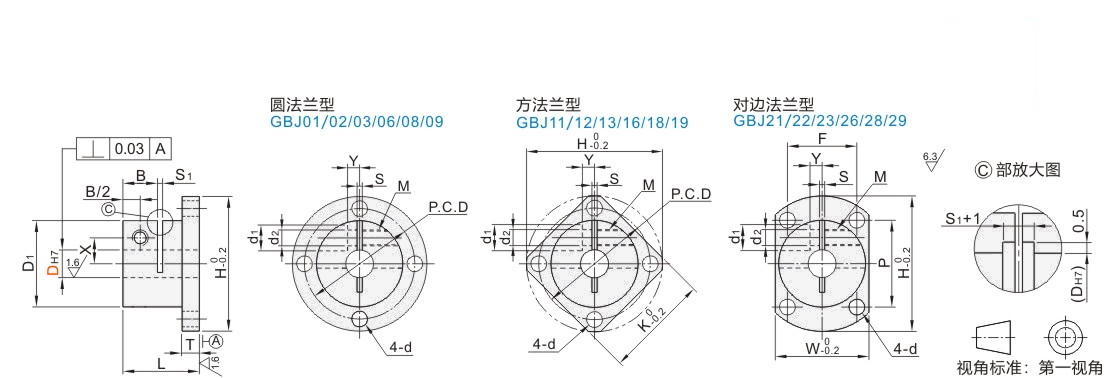

开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
如对防锈有要求，请优先选用不锈钢材、铝合金材质或镀铬、喷细砂无电解镀镍产品。
产品切槽后会产生毛刺影响，为消除毛刺，部分产品内径会增加切槽沟。

选型参数

选型表

型号			L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
圆法兰型方法兰型对边法兰型 JT-SXLSD JT-SXLDD JT-SXLUD JT-SXLSU JT-SXLDU JT-SXLUU JT-SXLSQ JT-SXLDQ JT-SXLUQ JT-SXLSX JT-SXLDX JT-SXLUX JT-SXLSM JT-SXLDM JT-SXLUM JT-SXLSG JT-SXLDG JT-SXLUG	8	+0.015 0	18	24.8	39	4.8	10	32	30	27	25	20	3.5	1.2~1.8	1.2~1.8	7.5	3.5	7.5	4.6	M4	M4×10
	8M		18	24.8	39			32	30	27	25	20	4.5			7.5	3.5	7.5	4.6	M4	M4×10
	10		20	29.8	49			40	38	32	33	23				10	3	9	5.6	M5	M5×10
	12	+0.018 0	22	31.8	52	5.8		42	40	34	35	25				11	4				M5×12
	13		24	31.8	52		12	42	40	34	35	25				11	4
	15		27	34.8	56			46	44	37	37	27	5.5			12	5
	16		30	34.8	56			46	44	37	37	27	5.5			12	5
	20	+0.021 0	32	39.8	64	7.8		52	50	42	43	30	6.6		1.2~2.3	14	6				M5×16
	25		38	44.8	69	7.8	15	57	54	47	46	34				17	6				M5×16
	30		40	54.8	79	9.8		67	60	57	50	45				20	10	12	6.6	M6	M6×20
	35	+0.025 0	48	59.8	94	9.8		77	71	66	58	50	9			23	12	12	6.6	M6	M6×20
	40		55	69.8	104	11.8	18	87	81	76	67	55				26	13	14	9	M8	M8×25
	50		65	84.8	119	11.8	22	102	94	91	82	60				32	16	18	11	M10	M10×35
