规格 *

蝶形铰链平型圆孔错位型

图片仅供参考

蝶形铰链平型圆孔错位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAKUD	SUS304	—	圆孔错位型

选型参数

选型表

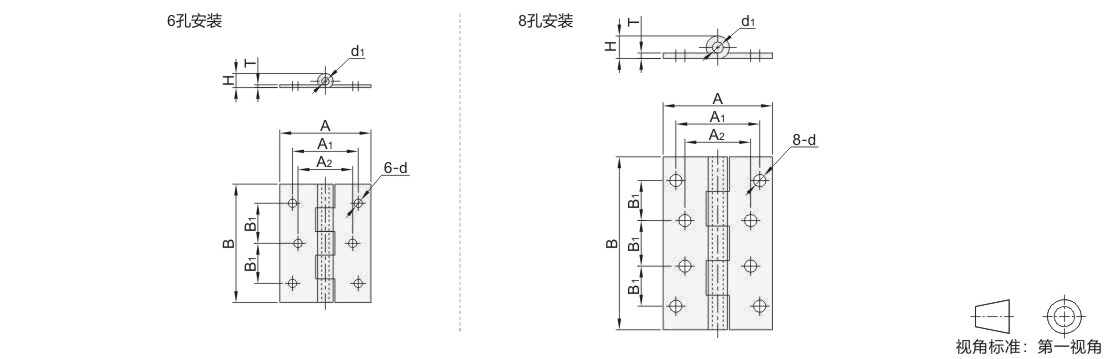

型号		A			B				A1			A2			B1		H				T			d			d1		分段数			负载 (kg)			参考重量 (kg/pcs)
代码	规格	A			B				A1			A2			B1		H				T			d			d1		分段数			负载 (kg)			参考重量 (kg/pcs)
6孔安装 JT-QAKUD	65	50			65				36			30			22		8.5				2			4.5			4		5			13			0.03
	75	50			75				36			30			26		8.5				2			5.5			4					15			0.05
	90	60			90				46			36			34		12.7				3			6.6			6					25			0.JT-VMPSLCSFZMPNZFZ
8孔安装 JT-QAKUD	100	60			100				46			36			26		12.7				3			6.6			6					30			0.10

容许负载为使用2个时的数值。
