梅花式联轴器双侧免键型

图片仅供参考

梅花式联轴器双侧免键型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理	附件	类型
JT-NMLUD	铝合金	聚氨酯	阳极氧化	内六角圆柱头螺钉	通用型 ● 免键型

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NMLUD	30	d	8	9.525	10	11	12	14
	30	e	8 9.525 10 11 12 14	9.525 10 11 12 14	10 11 12 14	11 12 14	12 14	14
	40	d	11	12	14	16	19	20
	40	e	11 12 14 16 19 20	12 14 16 19 20	14 16 19 20	16 19 20	19 20	20
	55	d	14	16	19	20	24	25	28
	55	e	14 16 19 20 24 25 28	16 19 20 24 25 28	19 20 24 25 28	20 24 25 28	24 25 28	25 28	28
	65	d	19	20	24	25	28	30	35	38
	65	e	19 20 24 25 28 30 35 38	20 24 25 28 30 35 38	24 25 28 30 35 38	25 28 30 35 38	28 30 35 38	30 35 38	35 38	38
	80	d	24	25	28	30	35	38	40	45
	80	e	24 25 28 30 35 38 40 45	25 28 30 35 38 40 45	28 30 35 38 40 45	30 35 38 40 45	35 38 40 45	38 40 45	40 45	45
	95	d	30	35	38	40	45	50
	95	e	30 35 38 40 45 50	35 38 40 45 50	38 40 45 50	40 45 50	45 50	50
	105	d	35	38	40	45	50	55	60
	105	e	35 38 40 45 50 55 60	38 40 45 50 55 60	40 45 50 55 60	45 50 55 60	50 55 60	55 60	60

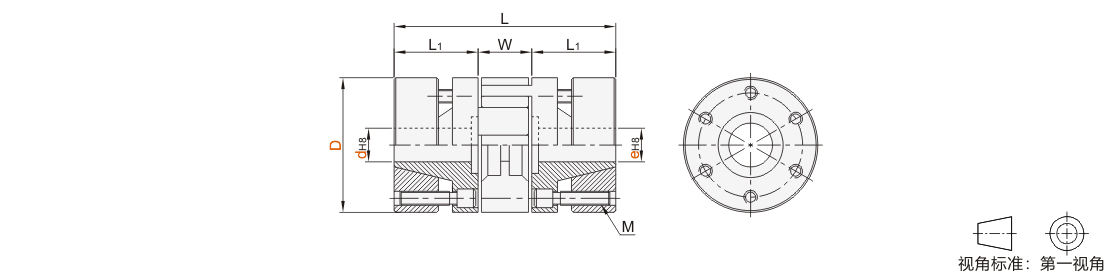

尺寸性能表

型号		L	L1	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (rpm)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (rpm)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NMLUD	30	50	18.5	13	M3	1.3	7.4	14.8	20000	8.7×10⁻⁴	510	0.02	1	0~0.6	50
	40	66	25	16	M4	2.7	9.5	19	15000	1.12×10⁻⁴	550			0~0.8	120
	55	78	30	18	M5	6	34	68	13000	4.5×10⁻⁴	1510				280
	65	90	35	20	M5	6	95	190	10500	9.1×10⁻⁴	2800				450
	80	111.5	45	24	M6	10	135	270	8600	1.9×10⁻⁴	3600			0~1	960
	95	126	50	26	M8	35	230	460	7500	2.2×10⁻⁴	4700				2310
	105	140	56	28	M8	35	380	760	6000	3.3×10⁻⁴	5800				3090

惯性力矩和重量为最大孔径时的值。
