选择代码

代码参数

衬套形状

选型参数

内径d(mm) *

长度L(mm) *

无油衬套圆法兰型

图片仅供参考

无油衬套圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	类型
JT-RSCBDM	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	标准型 ● 圆法兰型
JT-RSCBDG	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	标准型 ● 方法兰型
JT-RSCBUS	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	标准型 ● 对边法兰型

选型参数

选型表

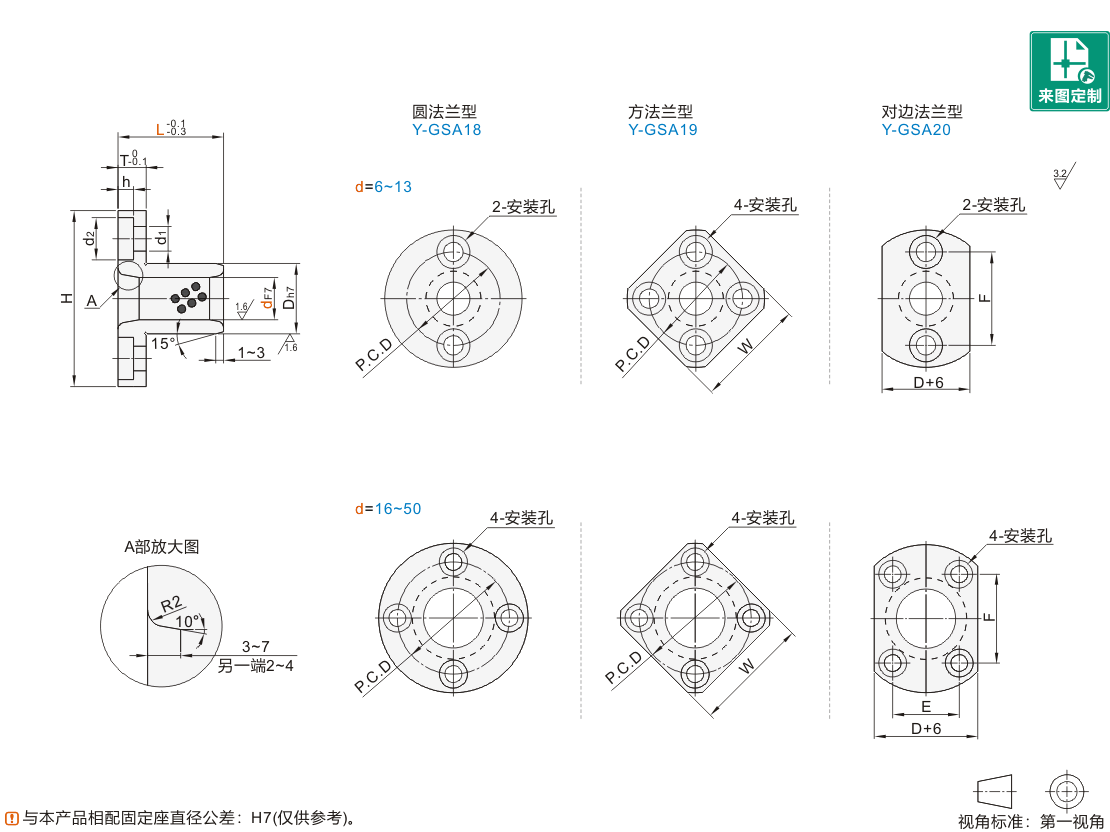

型号			L	Dh7		H	T	h	d1	d2	P.C.D	W	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
代码	dF7		L	Dh7		H	T	h	d1	d2	P.C.D	W	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
圆法兰型 JT-RSCBDM 方法兰型 JT-RSCBDG 对边法兰型 JT-RSCBUS	6	+0.022 +0.010	15 20 25	10	0 -0.015	25	4	2.3	3.3	6	17	20	—	17	M3×10(2个) ※(4个)
	8	+0.028 +0.013	20 25 30	12	0 -0.018	27					19	22		19
	10	+0.028 +0.013	20 25 30	14		29					21	23		21
	12	+0.034 +0.016	20 25 30 35	18		36	5	3	4.3	7.5	26	28		26	M4×12(2个) ※(4个)
	13		20 25 30 35 40	19	0 -0.021	37					27	29		27	M4×12(2个) ※(4个)
	16		20 25 30 35 40 50	22		40					30	31	18	24	M4×12(4个)
	20	+0.041 +0.020	25 30 35 40 50 60	28		49	6	3.7	5.3	9	38	38	22	31	M5×16(4个)
	25		30 35 40 50 60 70	33	0 -0.025	54	6	3.7	5.3	9	43	42	25	35	M5×16(4个)
	30		35 40 50 60 70	38		63	8	4.3	6.3	11	50	50	30	40	M6×20(4个)
	35	+0.050 +0.025	50 60 70 80	44		69	8	4.3	6.3	11	56	54	36	43	M6×20(4个)
	40		60 70 80 100	50		82	10	5.3	8.5	14	66	64	38	54	M8×25(4个)
	50		70 80 100	62	0 -0.030	94	10	5.3	8.5	14	78	73	50	60	M8×25(4个)

※为JT-RSCBDG的螺钉数量。
