膜片阶梯式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NVZSQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NVZDQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
扭转刚性高，能准确控制轴的旋转，可进行高精度控制；
采用摩擦接合进行传递，没有间隙，最适合超精密控制；
不锈钢膜片能补偿径向、角向、轴向偏差；
顺时针与逆时针回转特性完全相同。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。由于制作工艺原因，表面可能会有痕迹。

选型参数

选型表

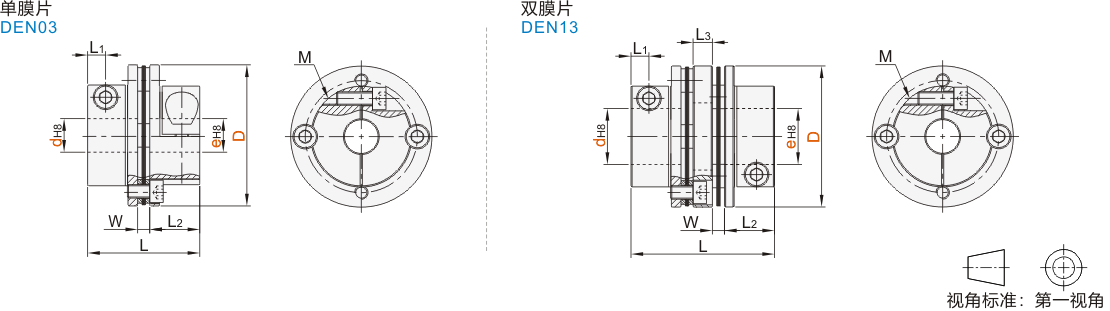

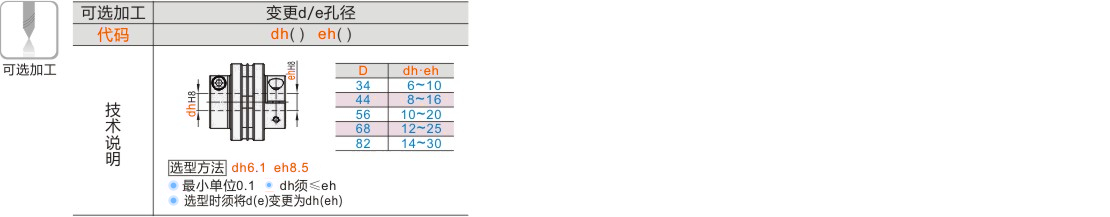

尺寸性能表

型号		L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
单膜片 JT-NVZSQ	34	27.5	4	12	一	3.5	M3	1.5	4	8	10000	4.00×10^⁻⁶	2000	0.02	1	±0.2	30
	44	34.6	5	15		4.6	M4	3.4	10	20		1.65×10^⁻⁵	5200			±0.3	68
	56	45.25	6.6	20		5.25	M5	7	25	50		5.50×10^⁻⁵	11000			±0.4	147
	68	53.8	7.6	24		5.8	M6	14	60	120		1.45×10^⁻⁴	19000			±0.45	262
	82	68	9.3	30		8	M8	30	100	200		4.79×10^⁻⁴	22000			±0.55	470
双膜片 JT-NVZDQ	34	38.5	4	12	7.5	3.5	M3	1.5	4	8	10000	7.33×10^⁻⁶	1700	0.18	1 (单侧)	±0.36	49
	44	48.2	5	15	9	4.6	M4	3.4	10	20		2.95×10^⁻⁵	3000	0.24		±0.6	108
	56	62.5	6.6	20	12	5.25	M5	7	25	50		9.89×10⁻⁵	8500	0.28		±0.8	232
	68	73.6	7.6	24	14	5.8	M6	14	60	120		2.52×10^⁻⁴	12000	0.32		±0.9	408
	82	98	9.3	30	22	8	M8	30	100	200		7.24×10^⁻⁴	15000	0.52		±1	680

惯性力矩和重量按最大孔径计算。
