还有0项未选择重置

选择代码

选型参数

输送机长度L *

600~5900/10

总负载F *

0~250/1

输送高度H *

300~2000/1

电机品牌 *

输送速度V *

5~20/1

输送宽度B *

120~1000/1

辊筒类型 *

辊筒材质 *

辊筒直径Q *

辊筒间距P *

65~200/1

第一根辊筒到端部距离A *

20~100/1

支腿组数N *

2~20/1

第一组支腿到端部距离D *

30~1000/1

支腿间距E *

300~1800/1

图片仅供参考

动力辊筒输送机

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主材质 / 框架	表面处理 / 框架	类型
JT-BSYSO-02A	铝材	本色氧化	动力辊筒输送机

线体特性
● 结构简单，可靠稳定，拆装方便，易于维护。
● 负载大，并能承受较大冲击载荷，可正反转。
● 框架采用有标准槽口铝型材搭建而成，可与其它设备快速连接或者安装其它附件。

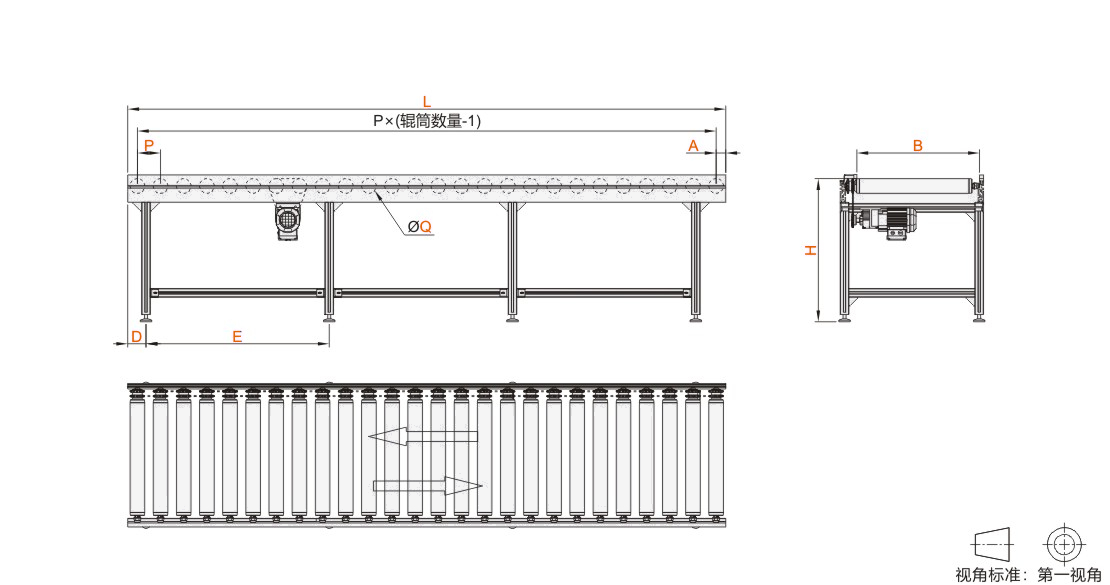

选型参数

选型表

型号	主参数											支腿尺寸
代码	L 最小单位10	F 总负载(kg) (最小单位1)	H 输送高度 (最小单位1)	电机品牌	V输送速度 (m/min) (最小单位1)	B输送宽度 (最小单位1)	辊筒类型	辊筒材质	Q 辊筒直径	P辊筒间距 (最小单位1)	A到端部距离 (最小单位1)	N支腿组数 (最小单位1)	D (最小单位1)	E (最小单位1)
JT-BSYSO-02A	600~5900	0~250	300~	S (SEW) J (精研电机)	5~20	120~1000	RS (普通辊筒) RA (积放辊筒)	CS(碳钢,镀锌)	50 60 76 80* 89*	65~	20~	2~	30~	300~
								SS(不锈钢)	50 60 76
								PL(PVC工程塑料)	50 60

带*号辊筒直径仅适用RS(普通辊筒)。 Ø50、Ø60的辊筒可提供2mm外套PVC软胶配置。

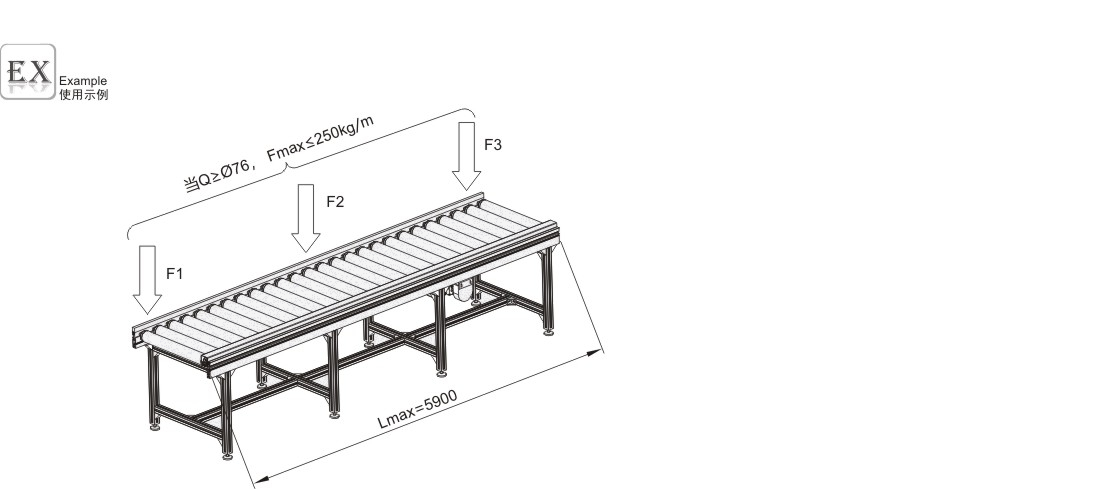

根据不同应用场景可选择不同的辊筒，当辊筒直径为76mm及以上时，最大负载可达250kg/m。
当辊筒使用双列链条传动时辊筒间距受所使用链条节距影响，辊筒的间距应符合计算公式：P(辊筒间距)=[G(链条节距)xQ(链条节数)]/2；
为避免出现半节链条的情况，建议使用下表的辊筒中心距：
