内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMSM	粗牙	10B21	发黑	8.8	标准型 ● 全牙/半牙
JT-YBMDS	粗牙	10B21	镀蓝白锌	8.8	标准型 ● 全牙/半牙
JT-YBMDQ	粗牙	10B21	镀彩锌	8.8	标准型 ● 全牙

JT-YBMSM带滚花，JT-YBMDS不带滚花。
适用标准：DIN 912-1983、GB/T 70.1

选型参数

选型表

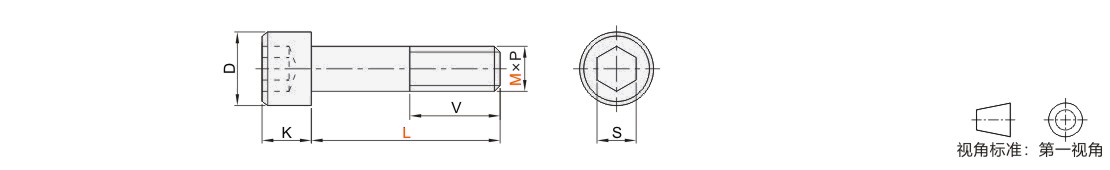

型号		L	V	P 螺距	D		K		S
代码	M	L	V	P 螺距	max	min	max	min	max	min
(发黑) JT-YBMSM (镀蓝白锌) JT-YBMDS	4	8 10 12 16 20 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	10 12 16 20 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	10 12 16 20 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 75 80 85 90 100	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60 65 70 75 80 85 90 100	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 100 110 120	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	30 35 40 45 50 55	全牙	2	21.33	20.67	14	13.57	12.212	12.032
	14	60 65 70 75 80 85 90 100 110 120	40		21.33	20.67	14	13.57	12.212	12.032
	16	30 35 40 45 50 55 60	全牙		24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 85 90 100 110 120	44		24.33	23.67	16	15.57
	18	40 45 50 55 60 65	全牙	2.5	27.33	26.67	18	17.57
	18	70 75 80 85 90 100 110 120	48		27.33	26.67	18	17.57
	20	40 45 50 55 60 65 70 75	全牙		30.33	29.67	20	19.48	17.23	17.05
	20	80 85 90 100 110 120	52		30.33	29.67	20	19.48
	22	50 55 60 65 70 75	全牙		33.39	32.61	22	21.48
	22	80 85 90 100 110 120	56		33.39	32.61	22	21.48
	24	50 55 60 65 70 75 80 85	全牙	3	36.39	35.61	24	23.48	19.275	19.065
	24	90 100 110 120	60	3	36.39	35.61	24	23.48	19.275	19.065
(镀彩锌) JT-YBMDQ	4	8 10 12 16 20 25 30 35 40	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	8 10 12 16 20 25 30 35 40 45 50		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	10 12 14 16 18 20 25 30 35 40 45 50 55		1	10.22	9.78	6	5.7	5.14	5.02
	8	12 14 16 18 20 25 30 35 40 45 50 55 60 70 80 100		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40 45 50 55 60 65 80		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50 55 60 65		1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 40 45 50 60		2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60 65 70 75 80		2	24.33	23.67	16	15.57	14.212	14.032
	20	35 45 50 55 60 70 75 80 90 100		2.5	30.33	29.67	20	19.48	17.23	17.05
