双轴承引导式法兰型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXADQD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-VXADFD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-VXADOD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-VXADQU	类型 / 圆法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADFU	类型 / 方法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADOU	类型 / 对边法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADQQ	类型 / 圆法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADFQ	类型 / 方法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADOQ	类型 / 对边法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADQF	类型 / 圆法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADFF	类型 / 方法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADOF	类型 / 对边法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADQX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-VXADFX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-VXADOX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级

相当于：JIS B 1514 0 级

选型参数

选型表

型号			L 选择	S	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	S	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1

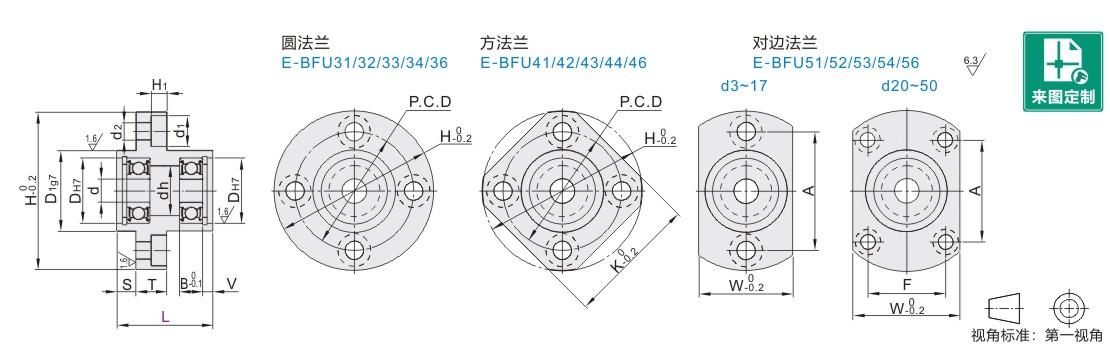

圆法兰 JT-VXADQD JT-VXADQU JT-VXADQQ JT-VXADQF JT-VXADQX 方法兰 JT-VXADFD JT-VXADFU JT-VXADFQ JT-VXADFF JT-VXADFX 对边法兰 JT-VXADOD JT-VXADOU JT-VXADOQ JT-VXADOF JT-VXADOX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30	5	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624		20 30		4	13	+0.018 0	5		35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605		25 35		5	14				38	20	8	10	18		26.5	30	26.5		8	4.7	4.3
	625		35 40	10	5	16				40	22		12	20	-0.007 -0.028	30	31	30
	606		25 40	5	6	17		6		41	23		13	21		31	32	31
	626		35 45	10	6	19	+0.021 0			44	25		15	24		34	34	34
	698		25 35	5	8	19				44	25		15	24		34	34	34
	608		25 35	5		22		7		47	29		18	27		37	36	37
	628		35 45	10		24		8	2.85	50	32		20	30		40	37	40
	6800		20 30	5	10	19		5	2.65	44	25		15	24		34	34	34
	6900		25 40	5		22		6	2.65	47	29		19	27		37	36	37
	6000		35 50	10		26		8	2.85	52	34		22	32	-0.009 -0.034	42	39	42
	6200		45 55	15		30		9		56	38		24	36	-0.009 -0.034	46	42	46
	6801		25 35	5	12	21		5		47	29		17	26	-0.007 -0.028	37	36	37
	6901		35 50	10		24		6		50	31		21	30	-0.007 -0.028	40	38	40
	6001		35 50	10		28		8		54	36		24	34	-0.009 -0.034	44	40	44
	6201		45 55	15		32	+0.025 0	10		58	40		26	38	-0.009 -0.034	48	43	48
	6802		25 35	10	15	24	+0.021 0	5		50	32		20	30	-0.007 -0.028	40	37	40
	6902		35 60	10		28	+0.021 0	7		59	37	10	25	35	-0.009 -0.034	47	45	47		9.5	5.7	5.3
	6002		45 65	15		32	+0.025 0	9		62	40		28	38		50	46	50
	6202		50 65			35	+0.025 0	11	3.75	66	44		29	42		54	49	54
	6903		45 55		17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003		50 65			35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		60 70	20		40		12	3.95	72	50		34	48		60	54	60
	6804		35 50	10	20	32		7	3.75	62	40		28	38		50	46	44	24
	6904		50 65	15		37		9	3.75	72	47	11	34	45		59	54	54	24	11	6.8	6.3
	6004		60 70	20		42		12	3.95	77	54		36	50		64	59	56	32
	6204		65 70	20		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	15	25	37		7	3.75	72	47		34	45	-0.009 -0.034	59	54	54	24
	6905		35 50	15		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	55	32
	6005		60 80	20		47		12	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		65 85	20		52	+0.030 0	15	4.2	94	64	13	45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 50	15	30	42	+0.025 0	7	3.95	77	54	11	36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 50	15		47	+0.025 0	9	3.95	88	58	13	41	54	-0.010 -0.040	72	67	62	36	14	9.2	8.3
	6006		60 80	20		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		70 80			62		16		104	74		55	70		88	79	77	44
	6007		70 80		35	62		14		104	74		55	70		88	79	75	44
	6207		70 90		35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		80 90	25	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		70 90	20	40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)	80		50	80		16	6	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	100		50	90	+0.035 0	20	7	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、 624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈尺寸(JT-YXFUD/JT-YXFUU/JT-YXFUQ)请在怡合达网站搜索查看。

型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(JT-YXFDX)尺寸详见怡合达电商平台。
