引导式圆法兰满球轴承座组件

图片仅供参考

引导式圆法兰满球轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴承类型	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	耐温
JT-XAVSX	类型 / 圆法兰	标准型	高温合成钢	SUS304	SUS304	350℃
JT-XAVDX	类型 / 方法兰	标准型	高温合成钢	SUS304	SUS304	350℃
JT-XAVUX	类型 / 对边法兰	标准型	高温合成钢	SUS304	SUS304	350℃
JT-XAVQX	类型 / 圆法兰	满球型	高温合成钢	SUS304	SUS304	350℃
JT-XAVFX	类型 / 方法兰	满球型	高温合成钢	SUS304	SUS304	350℃
JT-XAVOX	类型 / 对边法兰	满球型	高温合成钢	SUS304	SUS304	350℃

轴承精度：GB/T 307.1 6级

根据JB/T 2974-2004标准，轴承套圈经过高温回火处理，工作温度可达350℃

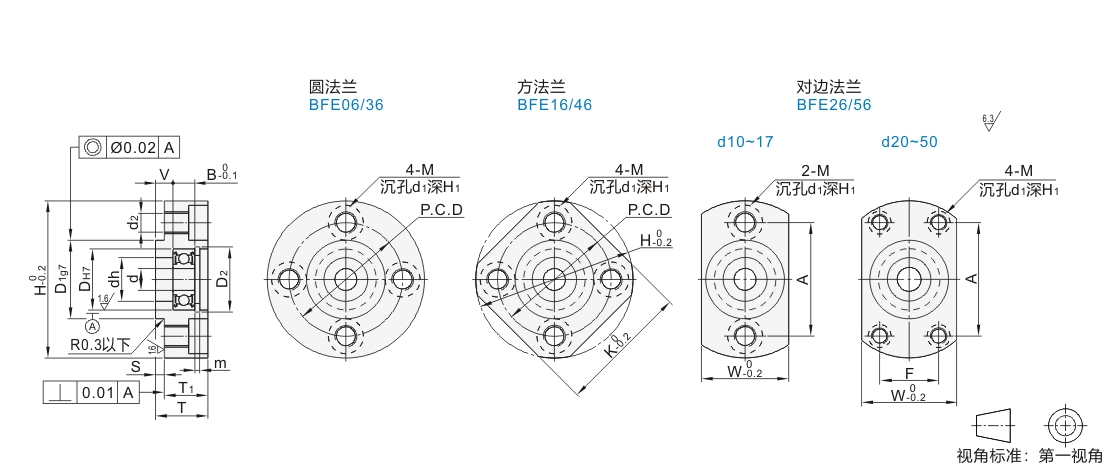

选型参数

选型表

型号		d	DH7		B	H	W	T	T1	S	V	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1	D2		m
代码	轴承型号	d	DH7		B	H	W	T	T1	S	V	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1	D2		m
圆法兰 JT-XAVSX JT-XAVQX 方法兰 JT-XAVDX JT-XAVFX 对边法兰 JT-XAVUX JT-XAVOX	6200ZZ	10	30	+0.021 0	9	54	38	14	12	2	2	24	36	-0.009 -0.034	44	42	44	—	M5(4.3)	8	4.6	31.4	+0.25 0	1.35	+0.14 0
	6201ZZ	12	32	0.025 0	10	56	40	15	13			26	38		46	43	46		M5(4.3)	8	4.6	33.7		1.35
	6202ZZ	15	35		11	64	44	17	15			29	42		52	49	52		M6(5.2)	9.5	6	37		1.65
	6203ZZ	17	40		12	72	50	18	16			34	48		60	54	60		M6(5.2)	9.5	5	42.5		1.95
	6204ZZ	20	47		14	81	58	20	18			40	54	-0.01 -0.04	68	62	59	34	M8(6.8)	11	6.7	49.5		1.95
	6205ZZ	25	52	+0.030 0	15	94	64	22	20			45	60		78	72	68	39	M10(8.5)	14	8.8	55	+0.30 0	2.2
	6206ZZ	30	62		16	104	74	23	21			55	70		88	79	77	44	M10(8.5)	14	8.8	65		2.2
	6207ZZ	35	72		17	126	88	26	23	3	3	64	84	-0.012 -0.047	105	95	92	51	M12(10.5)	17.5	11.2	75		2.7
	6208ZZ	40	80		18	134	96	27	24		3	74	92		113	102	98	56				83.5	+0.35 0	2.7
	6210ZZ	50	90	+0.035 0	20	147	110	31	28		4	83	106		126	110	104	72				93.5	+0.35 0	3.2
