直杆球面定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBOSD	直杆球面型 / 标准型	SUS304	—	—
JT-ROBODD	直杆球面型 / 内螺纹型	SUS304	—	—
JT-ROBOUD	直杆锥型 / 标准型	SUS304	—	—
JT-ROBOQD	直杆锥型 / 内螺纹型	SUS304	—	—
JT-ROBOSU	直杆球面型 / 标准型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBODU	直杆球面型 / 内螺纹型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOUU	直杆锥型 / 标准型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOQU	直杆锥型 / 内螺纹型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOSQ	直杆球面型 / 标准型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBODQ	直杆球面型 / 内螺纹型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBOUQ	直杆锥型 / 标准型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBOQQ	直杆锥型 / 内螺纹型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBOSF	直杆球面型 / 标准型	SUS440C	淬火硬度48~53HRC	—
JT-ROBODF	直杆球面型 / 内螺纹型	SUS440C	淬火硬度48~53HRC	—
JT-ROBOUF	直杆锥型 / 标准型	SUS440C	淬火硬度48~53HRC	—
JT-ROBOQF	直杆锥型 / 内螺纹型	SUS440C	淬火硬度48~53HRC	—
JT-ROBOSO	直杆球面型 / 标准型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBODO	直杆球面型 / 内螺纹型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOUO	直杆锥型 / 标准型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOQO	直杆锥型 / 内螺纹型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBOSX	直杆球面型 / 标准型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBODX	直杆球面型 / 内螺纹型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBOUX	直杆锥型 / 标准型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBOQX	直杆锥型 / 内螺纹型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

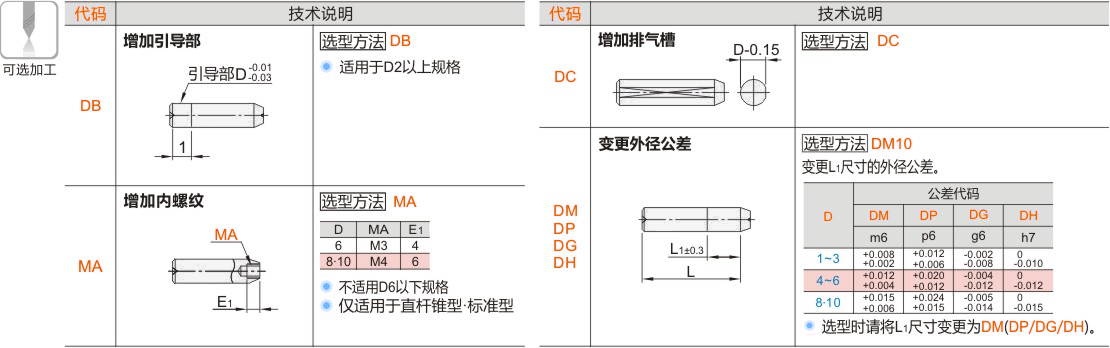

公差选择

D	M	P	G	H
D	m6	p6	g6	h7
1~3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010
4~6	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
8~10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

选型参数

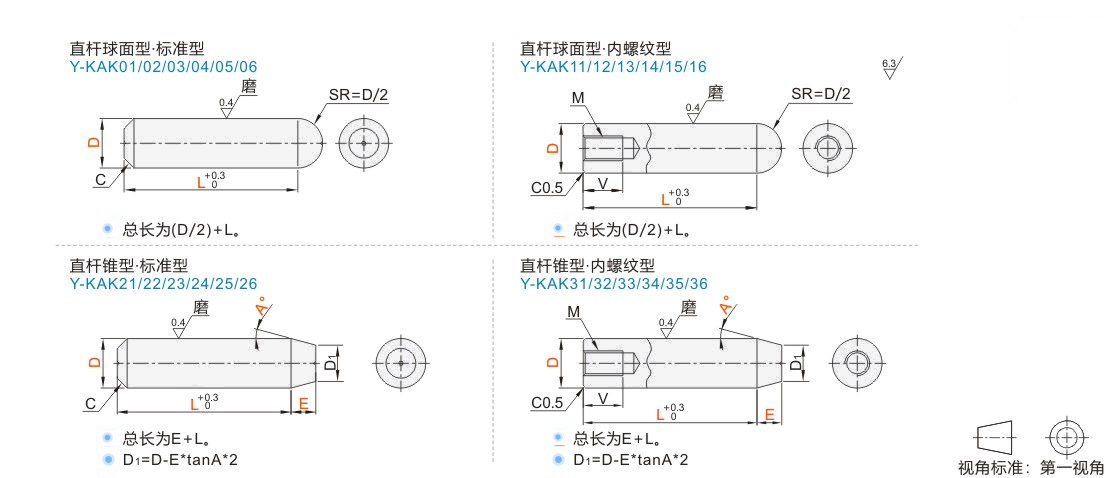

直杆球面型·标准型

型号			L 最小单位0.1	C
代码	D公差	D	L 最小单位0.1	C
JT-ROBOSD JT-ROBOSU JT-ROBOSQ JT-ROBOSF JT-ROBOSO JT-ROBOSX	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.1
		2	3.0~25.0	0.5
		3		0.5
		4		1
		5	4.0~42.0
		6	4.0~42.0
		8	5.0~42.0	1.5
		10	5.0~42.0	2

直杆锥型·标准型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	C
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	C
JT-ROBOUD JT-ROBOUU JT-ROBOUQ JT-ROBOUF JT-ROBOUO JT-ROBOUX	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.2~1.5	15 30 45 60	0.1
		2	3.0~25.0	0.5~3.5		0.5
		3		0.5~5.5		0.5
		4		0.5~7.0		1
		5	4.0~42.0	0.5~9.0
		6	4.0~42.0	0.5~10.0
		8	5.0~42.0			1.5
		10	5.0~42.0			2

D、E、A参数需满足0<D-2EtanA<D

直杆球面型·内螺纹型

型号			L 最小单位0.1	M	V
代码	D公差	D	L 最小单位0.1	M	V
JT-ROBODD JT-ROBODF JT-ROBODU JT-ROBODO JT-ROBODQ JT-ROBODX	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	M2	3
		6	10.0~42.0	M3	5
		8	15.0~42.0	M5	8
		10	15.0~42.0	M5	8

直杆锥型·内螺纹型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	M	V
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	M	V
JT-ROBOQD JT-ROBOQF JT-ROBOQU JT-ROBOQO JT-ROBOQQ JT-ROBOQX	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	0.5~9.0	15 30 45 60	M2	3
		6	10.0~42.0	0.5~10.0		M3	5
		8	15.0~42.0			M5	8
		10	15.0~42.0			M5	8

D、E、A参数需满足0<D-2EtanA<D
