代码	材质	使用温度	颜色	类型
JT-JXGSQ	聚甲醛(POM）	-50~90℃	黄色	开口型

特点
自润滑，免维护，低噪音，适用于污垢或灰尘环境；
对轴材料的硬度以及安装孔的精度要求较低。
推荐配套轴公差：h6~h9

选型参数

选型表

型号		d公差	D	L	t		T1	Z		W	r		T2	重量(g)
代码	d	d公差	D	L	t		T1	Z		W	r		T2	重量(g)
JT-JXGSQ	10	+0.070 +0.030	12	28	0.8	0 -0.1	0.8	2.5	-0.1 -0.5	7.3	3	-0.1 -0.2	0.4	1
	12		14	31			1	3		9	3			1.3
	16		18	35			1.2	3.5		11.6	3.5			1.9
	20		23	44			1.2	3.5		12	5		0.5	4.5
	25		28	57			1.5	4		14.5				7.5
	30	+0.085 +0.040	34	67			1.5	4		16.6				14.5
	40	+0.085 +0.040	44	79	1.3		2	5		21	6		0.6	24.5
	50	+0.100 +0.050	55	99	1.3		2	6		25.5	7		0.7	49

d公差为装入标准座孔后的公差。

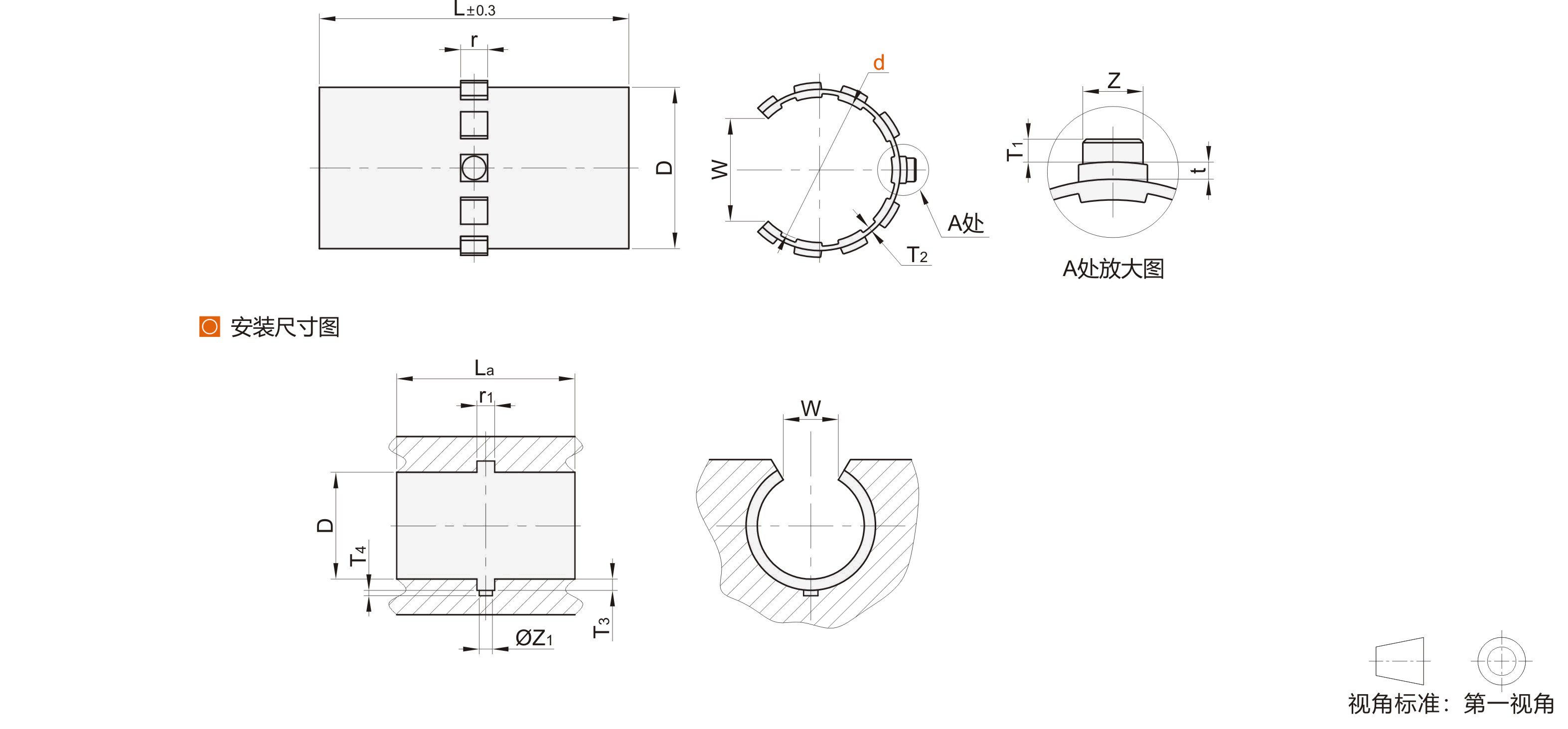

推荐安装孔尺寸参数

型号		D	La	r1	T3	T4	Z1
代码	d	D	La	r1	T3	T4	Z1
JT-JXGSQ	10	12	29	3	0.8	1	2.6
	12	14	32	3	1	1.5	3.1
	16	18	36	3.5	1.2	1.7	3.6
	20	23	45	5	1.2	2	3.6
	25	28	58		1.5		4.1
	30	34	68		1.5		4.1
	40	44	80	6	2	2.5	5.1
	50	55	100	7	2	2.5	6.1
