窄型立式带座轴承

图片仅供参考

窄型立式带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNF	HT200灰铸铁	GCr15	经济型
JT-XNF	HT200灰铸铁	GCr15	标准型
JT-XNFSD	SUS304	SUS420	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合
交货产品轴承芯略有倾斜为正常现象，
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

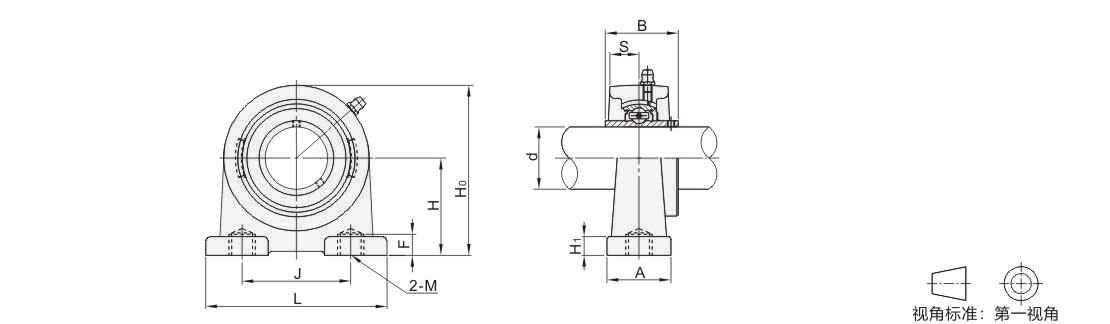

型号		国标型号	d	H	L	J	A	H0	H1	S	B	F	M	安装孔尺寸(△) 公差	安装孔位置度偏差x	紧定扭力 (N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	L	J	A	H0	H1	S	B	F	M	安装孔尺寸(△) 公差	安装孔位置度偏差x	紧定扭力 (N·m)	动载荷Cr	静载荷Cor	重量 (g)
经济型 JT-VXNF 标准型 JT-XNF JT-XNFSD	203	UCPA203	17	30.2	76	52	38	62	8	12.7	31	12	M10	±0.5	0.6	17	12800	6650	520
	204	UCPA204	20	30.2	76	52		62	8	12.7	31	12					12800	6650	500
	205	UCPA205	25	36.5	84	56		72	10	14.3	34	15					14000	7880	720
	206	UCPA206	30	42.9	94	66	48	84	10	15.9	38.1	18	M14			47	19500	11200	1020
	207	UCPA207	35	47.6	110	80	48	95	12	17.5	42.9	20			0.8		25700	15200	1580
	208	UCPA208	40	49.2	116	84	54	100		19	49.2	20					29600	18200	1840
	209	UCPA209	45	54.2	120	90	54	108			49.2	25					31850	20800	2060
	210	UCPA210	50	57.2	130	94	60	116	14		51.6	25	M16			73	35100	23200	2440
