整合型丝杠支座

图片仅供参考

整合型丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVADS	铸铁	S45C	发黑	整合型传动座 ● 低型

构成零件

编号				零件名称								数量
①				传动座本体								1
②				轴承								1组
③				压板								1
④				间隔环								2
⑤				油封								2
⑥				锁紧螺母								1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

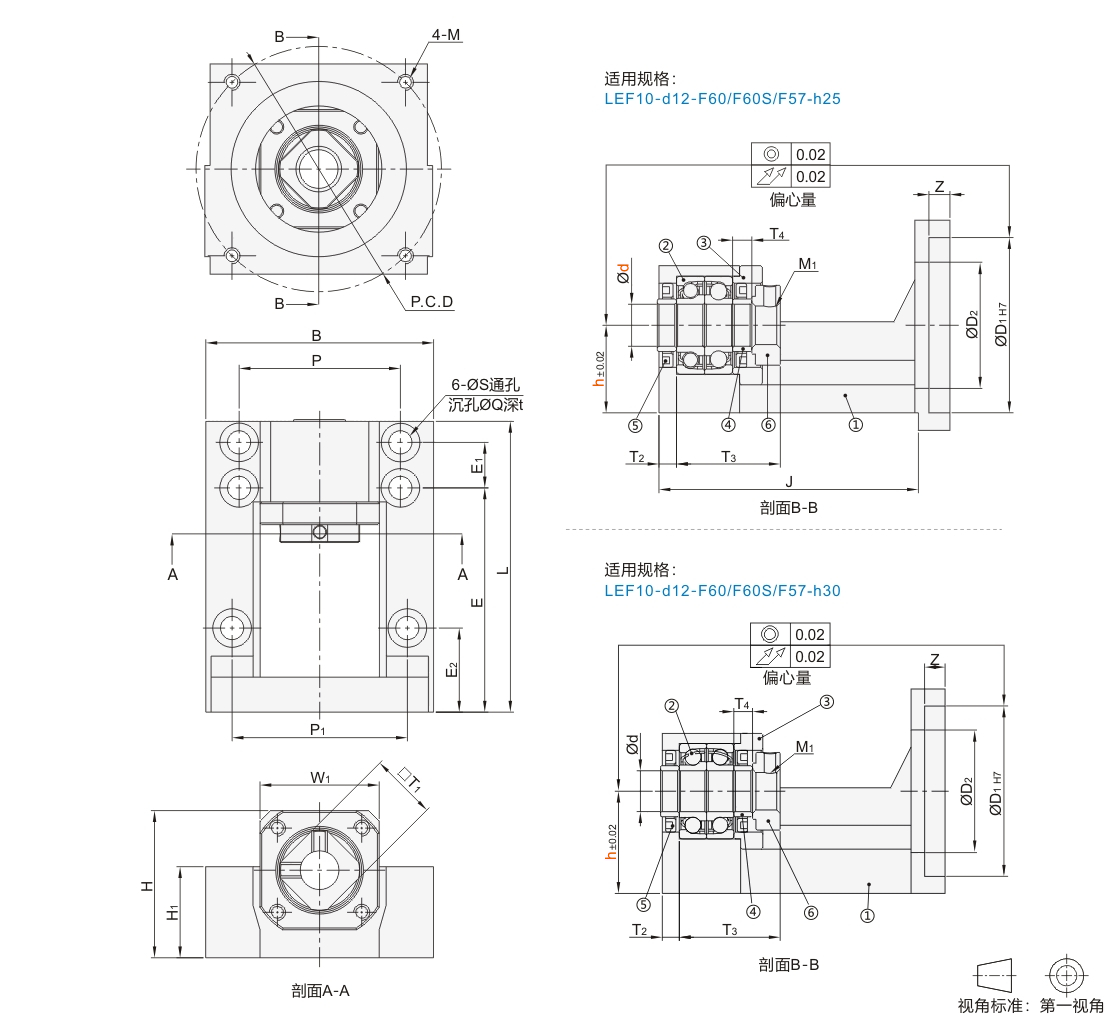

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	P1	L	J	E	E1	E2	S	Q	t	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																										支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																										支撑侧	止口规格	安装 P.C.D
JT-IVADS	12	60	25	伺服电机	50	70	M5	6	36	65	46	50	83	74	64	13	24	6.6	11	2	42	26	34	19	5	29.5	5.5	M12×1.0	JT-IVXLD-12	50	70
		60S	25				M4							74							42	26							JT-IVXLD-12
		60	30				M5							平底							47	31							JT-IVXOQ-12
		60S					M4
		57		步进电机	38.1	66.7																								38.1	66.7
		57	25	步进电机	38.1	66.7								74							42	26							JT-IVXLD-12	38.1	66.7

*带S为松下电机，不带为其它品牌电机。
