单轴电动位移台 X轴滚珠丝杠直线导轨型

图片仅供参考

单轴电动位移台 X轴滚珠丝杠直线导轨型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	传动方式	精度	主体 / 材质	主体 / 表面处理	导轨 / 材质	丝杠 / 材质
JT-VQDSU	X轴	滚珠丝杠	高精度	铝合金	黑色阳极氧化	合金钢	SUS303

产品不含电机，电机需另行选购。

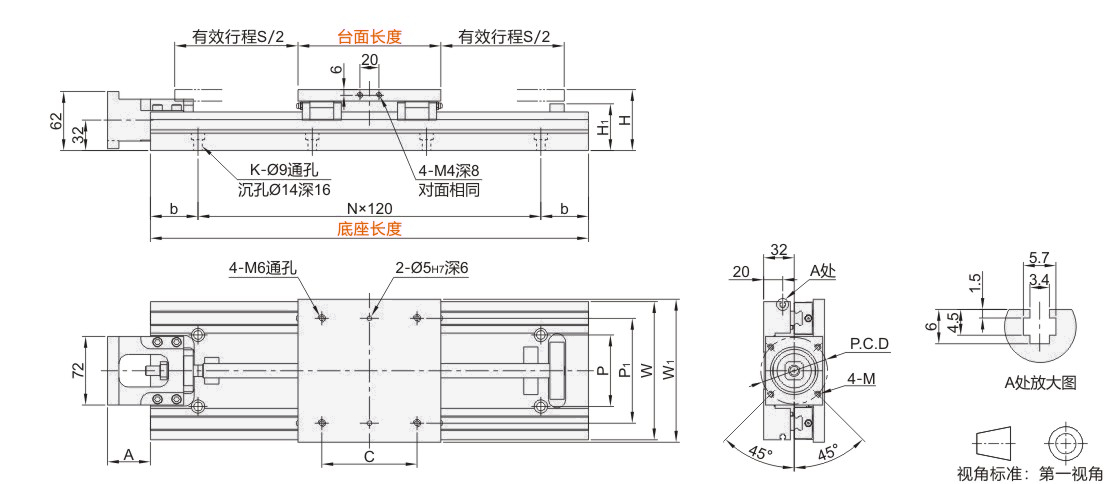

C尺寸表

台面长度	C
100	50
150	100
200	150

选型参数

选型表

型号			底座长度	台面长度	S	底座宽度 W	台面宽度 W1	P	P1	A	M	H	H1	N	K	b	P.C.D	重复定位精度	平行度	水平负载 (kg)	垂直负载 (kg)	最高速度 (mm/s)	重量 (kg)
代码	丝杠轴径	导程	底座长度	台面长度	S	底座宽度 W	台面宽度 W1	P	P1	A	M	H	H1	N	K	b	P.C.D	重复定位精度	平行度	水平负载 (kg)	垂直负载 (kg)	最高速度 (mm/s)	重量 (kg)
JT-VQDSU	12	5	340	100 150	130	145	150	75	110	37	M4	55	44	2	6	50	46	±0.003	0.06	1679	138	486	5.8
			400		190									2	6	80			0.07				6.5
			460		250									3	8	50			0.08				7
		10	340		130									2	6	50			0.06			972	5.8
			400		190									2	6	80			0.07				6.5
			460		250									3	8	50			0.08				7
			520		310									3	8	80			0.09				7.7
			580		370									4	10	50			0.1				8.2
			640		430									4	10	80			0.12				8.9
	15	5	340		130					45	M5	64	50	2	6	50	70		0.06		153	389	7.1
			400		190									2	6	80			0.07				7.8
			460		250									3	8	50			0.08				8.5
			520		310									3	8	80			0.09				9.2
			580		370									4	10	50			0.1				10
			640		430									4	10	80			0.12				10.7
		10	340		130									2	6	50			0.06			778	7.1
			400		190									2	6	80			0.07				7.8
			460		250									3	8	50			0.08				8.5
			520		310									3	8	80			0.09				9.2
			580		370									4	10	50			0.1				10
			640		430									4	10	80			0.12				10.7
		20	340		130									2	6	50			0.06			1566	7.1
			400		190									2	6	80			0.07				7.8
			460		250									3	8	50			0.08				8.5
			520		310									3	8	80			0.09				9.2
			580		370									4	10	50			0.1				10
			640		430									4	10	80			0.12				10.7
	20	5	340	150 200	130	195	200	120	150	57.5	M8	68	50	2	6	50	70		0.06	4345	169	292	12.2
			400		190									3	8	20			0.07				13.4
			460		250									3	8	50			0.08				14.5
			520		310									4	10	20			0.09				15.7
			580		370									4	10	50			0.1				16.9
			640		430									5	12	20			0.12				18
			700		490									5	12	50			0.13				19.2
			760		550									6	14	20			0.14				20.4
			820		610									6	14	50			0.15				21.5
		10	400		190							79		3	8	20			0.07			583	13.4
			460		250									3	8	50			0.08				14.5
			520		310									4	10	20			0.09				15.7
			580		370									4	10	50			0.1				16.9
			640		430									5	12	20			0.12				18
			700		490									5	12	50			0.13				19.2
			760		550									6	14	20			0.14				20.4
			820		610									6	14	50			0.15				21.5
		20	460		250									3	8	50			0.08			1167	14.5
			520		310									4	10	20			0.09				15.7
			580		370									4	10	50			0.1				16.9
			640		430									5	12	20			0.12				18
			700		490									5	12	50			0.13				19.2
			760		550									6	14	20			0.14				20.4
			820		610									6	14	50			0.15				21.5
