台阶型六角支柱两端外螺纹

图片仅供参考

台阶型六角支柱两端外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PXLFD	SS400	—	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLFU	SS400	发黑	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLFQ	SS400	无电解镀镍	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLFX	SUS304	—	台阶型 ● 两端外螺纹型 ● 标准型

L	公差
20~300	±0.2
300.5~620	±0.3
620.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

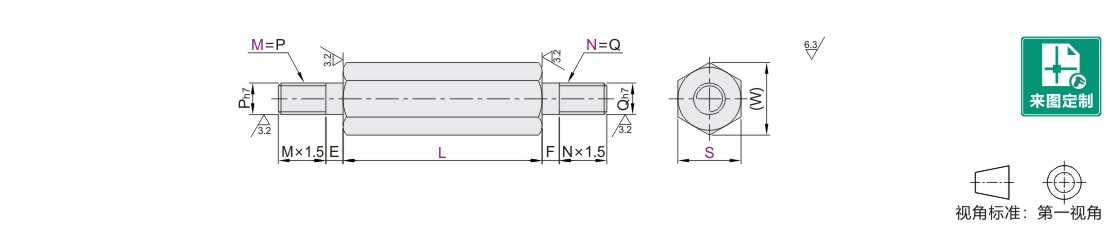

型号		最小单位0.5	M·N	E	F	(W)
代码	S	L	M·N	E	F	(W)
JT-PXLFD JT-PXLFU JT-PXLFQ JT-PXLFX	8	20.0~260.0	3 4 5	4	4	9.2
	10	20.0~360.0	4 5 6	5	5	11.5
	12	25.0~420.0	5 6 8	6	6	13.9
	13	25.0~420.0	5 6 8	6	6	15
	14	30.0~520.0	6 8 10	8	8	16.2
	17	30.0~520.0	6 8 10	8	8	19.6
	19	45.0~520.0	6 8 10 12	10	10	21.9
	24	55.0~620.0	6 8 10 12 16	12	12	27.7
	27	55.0~820.0	6 8 10 12 16 20 24	16	16	31.2
	30	65.0~1020.0	6 8 10 12 16 20 24	16	16	34.6
	32	65.0~1020.0	6 8 10 12 16 20 24	20	20	36.9

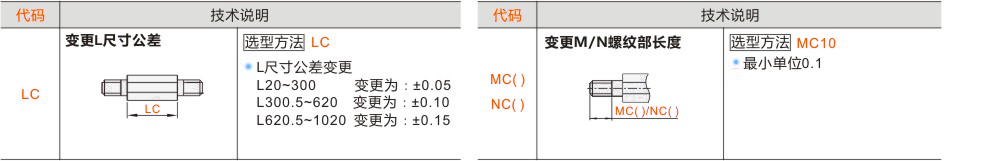

可选加工参数
