超重型平底活动脚轮

图片仅供参考

超重型平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMFGFM	平底活动型	Q235A	喷涂 (墨绿色)	—	UV	聚氨酯	自然色	双轴承
JT-LMFGFM	平底活动型	Q235A	喷涂 (墨绿色)	—	NS	MC尼龙	白色	双轴承
JT-LMFGFG	平底活动型	Q235A	喷涂 (墨绿色)	五金单刹	UV	聚氨酯	自然色	双轴承
JT-LMFGFG	平底活动型	Q235A	喷涂 (墨绿色)	五金单刹	NS	MC尼龙	白色	双轴承

轮部颜色说明：聚氨酯吸收紫外线或照明光线，自然状态下颜色会产生变化，属于正常现象，但不影响其使用性能，轮部颜色请以实物为准。

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

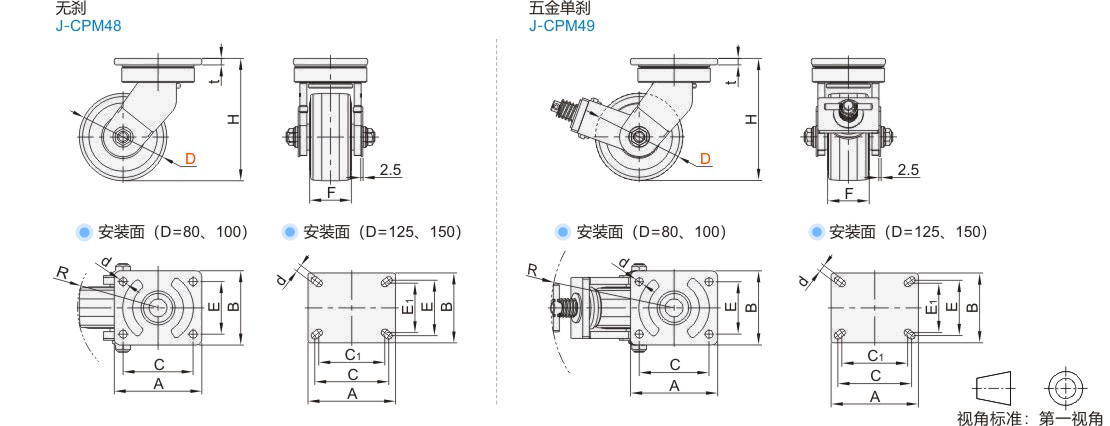

选型参数

选型表

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R		t		容许载荷 (kg)		参考重量(kg)
型号												R		t		容许载荷 (kg)		JT-LMFGFM		JT-LMFGFG
代码	D											JT-LMFGFM	JT-LMFGFG	JT-LMFGFM	JT-LMFGFG	UV	NS	UV	NS	UV	NS
无刹 JT-LMFGFM 五金单刹 JT-LMFGFG	80	UV NS	120	48	100	85	80	—	60	—	9	80	132	7.5	7.5	500	800	2.9	2.4	3	2.5
	100		140	48	100	85	80	—	60	—	9	90	141	7.5	7.5	600	900	3.4	2.9	3.5	3
	125		170	70	175	140	148	132	111	99	14	140	203	11	10	1100	1500	9.3	8.7	9.5	8.9
	150	NS	200	70								155	207			—	2200	—	11.5	—	11.7
	150	UV	224	68								123	207			1500	—	12	—	12.2	—
