滚子轴承随动器可分离型无侧板

图片仅供参考

滚子轴承随动器可分离型无侧板

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码 / 经济型	材质	类型
JT-VXFCSO	SUJ2	带内圈型 ● 圆柱型
JT-VXFCUO	SUJ2	带内圈型 ● 球面型

圆柱型D公差：

D	公差
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

选型参数

选型表

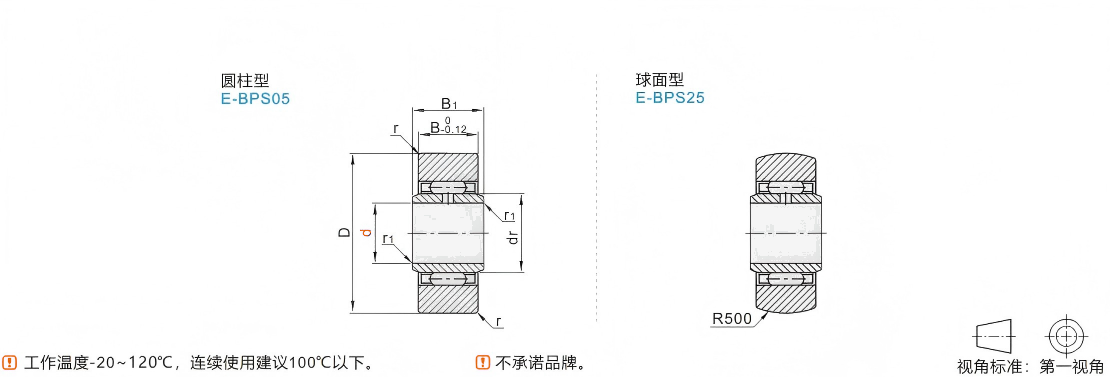

型号			密封圈	dr	D	B1	B	r	r1	基本额定负荷(KN)				极限转速 (rpm)	重量 (g)
型号										Cr(动)		Cor(静)
代码	d									钢	不锈钢	钢	不锈钢
圆柱型 JT-VXFCSO 球面型 JT-VXFCUO	6	0 -0.008	— (无密封圈)	10	19	10	9.8	0.5	0.5	3.33	2.66	3.64	2.91	11200	17.8
	8			12	24	10	9.8	1		4.52	3.62	4.71	3.77	8400	28
	10			14	30	12	11.8	1.5		7.83	6.26	7.74	6.19	6720	50
	12			16	32					8.4	6.72	8.72	6.98	5600	58
	15			20	35					9.92	7.94	11.44	9.15	4480	62
	17			22	40	16	15.8			14.08	11.26	16.72	13.38	3950	110
	20	0 -0.010		25	47					15.52	12.42	19.6	15.68	3360	155
	25			30	52					16.64	13.31	22.72	18.18	2690	180
	30			38	62	20	19.8		1	24.4	19.52	36.32	29.06	2240	320
	35	0 -0.012		42	72				1	25.92	20.74	40.48	32.38	1920	440
	40			50	80			2	1.5	28.72	22.98	48.88	39.1	1680	530
	45			55	85					29.92	23.94	53.12	42.5	1500	580
	50			60	90					31.12	24.9	57.36	45.89	1340	635

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
d6~d8规格为尼龙保持架，d8以上规格为钢制保持架。
