超重载梯形螺纹固定调节脚杯

图片仅供参考

超重载梯形螺纹固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹规格	材质 / 底座	材质 / 螺杆	表面处理	类型
JT-UBNDU	梯形螺纹	S45C	S45C	镀锌	固定调节型
JT-UBNDQ	梯形螺纹	S45C	S45C	镀铬	固定调节型
JT-UBNDF	梯形螺纹	SUS304	SUS304	一	固定调节型

特点
梯形螺纹的设计，使脚杯与设备之间的接触面积变大，可分散设备负载并提高承载能力。

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。

标准螺杆长度以25mm为个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面
无表面处理，碳钢会喷漆防锈。

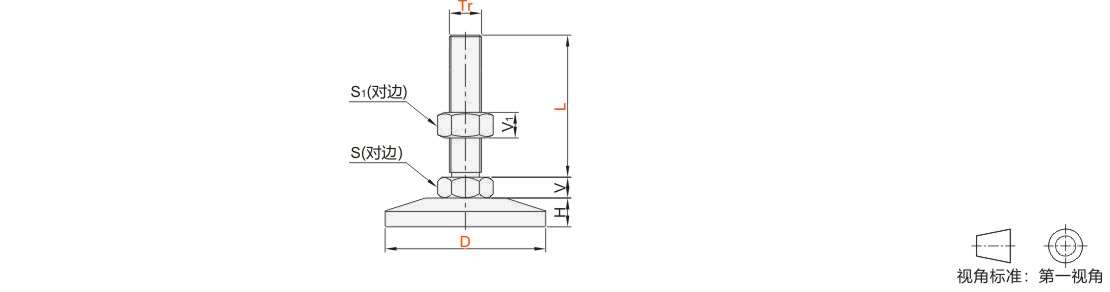

选型参数

选型表

型号		Tr	L	螺距	S	S1	H	V	V1	垂直承载 (Kg)	参考重量 (Kg/pcs)
代码	D	Tr	L	螺距	S	S1	H	V	V1	垂直承载 (Kg)	参考重量 (Kg/pcs)
JT-UBNDU JT-UBNDQ JT-UBNDF	80	16	50	4	24	22	26	10	19	2500	0.86
			75								0.90
			100								0.93
			125								0.96
			150								1.02
		20	75	4	30	29		13	19	3000	1.05
			100								1.08
			125								1.14
			150								1.19
			200								1.30
		24	100	4	36	35		16	24	4000	1.29
			125								1.37
			150								1.45
			200								1.61
	100	16	50	4	24	22		10	19	3500	1.25
			75								1.29
			100								1.32
			125								1.35
			150								1.41
			200								1.46
			250								1.52
			300								1.59
		20	75	4	30	29		13	19	4500	1.44
			100								1.47
			125								1.53
			150								1.58
			200								1.69
			250								1.80
			300								1.91
		24	100	4	36	35		16	24	5500	1.68
			125								1.76
			150								1.84
			200								2.00
			250								2.16
			300								2.32
	120	20	100	4	30	29		13	19	5500	1.94
			125								2.00
			150								2.05
			200								2.16
			250								2.27
			300								2.38
		24	100	4	36	35		16	24	6000	2.15
			125								2.23
			150								2.31
			200								2.47
			250								2.63
			300								2.79
		30	100	6	46	44		24	30	6500	2.64
			125								2.76
			150								2.88
			200								3.12
			250								3.36
			300								3.60
