螺纹M(mm) *

浮动接头圆法兰型内螺纹

图片仅供参考

浮动接头圆法兰型内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装法兰 / 材质	安装法兰 / 硬度	安装法兰 / 表面处理	气缸连接件 / 材质	气缸连接件 / 硬度	气缸连接件 / 表面处理	类型
JT-UQSSD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 圆法兰型
JT-UQSSU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 圆法兰型
JT-UQSSX	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 圆法兰分离型
JT-UQSSL	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 圆法兰分离型
JT-UQSDD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 对边法兰型
JT-UQSDU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 对边法兰型
JT-UQSFD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 圆法兰型
JT-UQSFU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 圆法兰型
JT-UQSFX	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 圆法兰分离型
JT-UQSFL	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 圆法兰分离型
JT-UQSOD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 对边法兰型
JT-UQSOU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 对边法兰型

选型参数

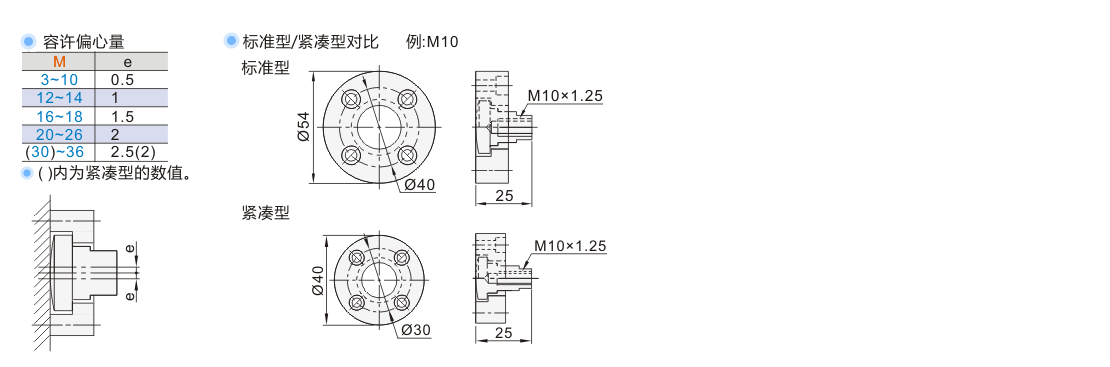

标准型表

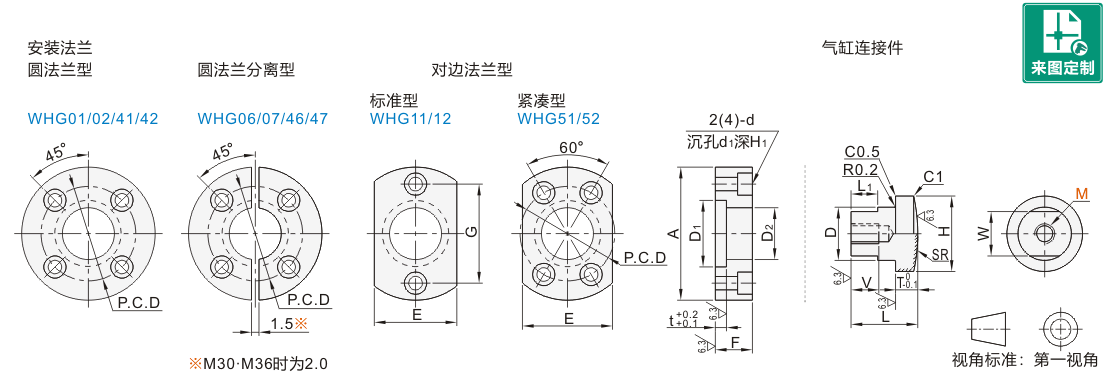

型号		安装法兰											气缸连接件
代码	M	A	D1	D2	t	F	P.C.D	d	d1	H1	E	G	M×螺距	V	L	D	H	T	W	L1	SR
圆法兰型 JT-UQSSD JT-UQSSU 圆法兰分离型 JT-UQSSX JT-UQSSL 对边法兰型 JT-UQSDD JT-UQSDU	3	42	18	13	5	10	30	4.5	8	5	24	30	3×0.5	6	15	12	17	5	10	6	40
	4	42	18	13	5	10	30	4.5	8	5	24	30	4×0.7	8	15	12	17	5	10	6	40
	5	48	20	15	6	12	34	6	9.5	5.5	28	34	5×0.8	10	20	14	19	6	12	8	50
	6	48	20	15	6	12	34	6	9.5	5.5	28	34	6×1.0	12	20	14	19	6	12	8	50
	8	51	24	17	8	16	37	7	11	6	30	37	8×1.25	14	25	16	23	8	14	10	60
	10	54	28	21	8	16	40	7	11	6	32	40	10×1.25	15	25	20	27	8	17	10	60
	12	70	36	27	10	20	52	10	14	8	42	52	12×1.25	18	35	25	34	10	22	12	100
	14	70	36	27	10	20	52	10	14	8	42	52	14×1.5	21	35	25	34	10	22	12
	16	90	46	35	12	24	68	12	17.5	10	54	68	16×1.5	24	45	32	43	12	27	15
	18	90	46	35	12	24	68	12	17.5	10	54	68	18×1.5	27	45	32	43	12	27	15
	20	106	56	44	15	30	80	14	20	12	66	80	20×1.5	30	55	40	52	15	32	18	200
	22	106	56	44	15	30	80				66	80	22×1.5	33	55	40	52	15	32	18
	24	116	66	53	16	32	86				78	86	24×1.5	36	60	49	62	16	41	23
	26	116	66	53	16	32	86				78	86	26×1.5	39	60	49	62	16	41	23
	30	134	74	59	18	40	104	18	26	18	80	104	30×1.5	43	65	54	69	18	46	24	250
	36★	134	74	59	18	40	104	18	26	18	80	104	36×1.5	45	65	54	69	18	48	24	250

★ M36不适用于不锈钢型。 SUS440C淬火件可能因淬火而变色。

紧凑型

型号		安装法兰										气缸连接件
代码	M	A	D1	D2	t	F	P.C.D	d	d1	H1	E	M×螺距	V	L	D	H	T	W	L1	SR
圆法兰型 JT-UQSFD JT-UQSFU 圆法兰分离型 JT-UQSFX JT-UQSFL 对边法兰型 JT-UQSOD JT-UQSOU	5	34	17	13	5	11	24	4.5	8	5	22	5×0.8	10	17	12	16	5	10	6	50
	6	34	17	13			24				22	6×1.0	12	20	12	16		10	6	50
	8	40	23	17			30				25	8×1.25	14	23	16	22		13	8	60
	10	40	23	17			30				25	10×1.25	15	25	16	22		13	8	60
	12	52	32	24	5.5	12	40	6	9.5	5.5	34	12×1.25	18	29	22	30	5.5	19	10	100
	14	52	32	24	5.5	12	40	6	9.5	5.5	34	14×1.5	21	33	22	30	5.5	19	10
	16	62	39	31	8	16	48	7	11	6	41	16×1.5	24	37	28	36	8	21	12
	18	62	39	31	8	16	48	7	11	6	41	18×1.5	27	41	28	36	8	21	12
	20	74	46	36	10	20	58	10	14	8	48	20×1.5	30	46	32	42	10	26	15	200
	22	74	46	36	10	20	58				48	22×1.5	33	50	32	42	10	26	15
	24	80	52	42	12	24	64				54	24×1.5	36	55	38	48	12	32	16
	26	80	52	42	12	24	64				54	26×1.5	39	60	38	48	12	32	16
	30	90	62	52	16	32	74				64	30×1.5	43	65	48	58	16	36	18	250

紧凌型是气缸专用的浮动接头。 SUS440C淬火件可能因淬火而变色。上图规格型号详情请在怡合达网站搜索查看
