圆形压纹外螺纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

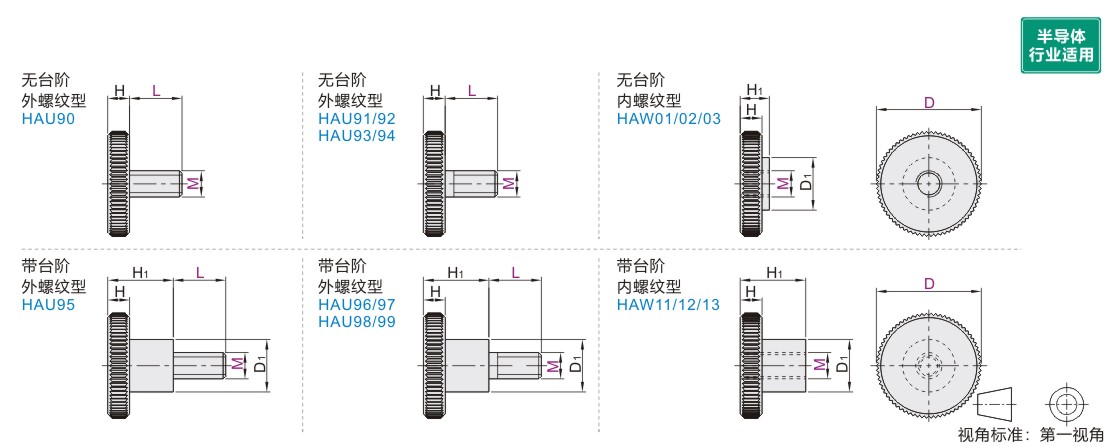

代码	类型				材质	表面处理	适用半导体行业
JT-QBDGO	标准型	带台阶	外螺纹型	L尺寸选择型	1215MS	镀雾银	—
JT-QBDGX						发黑
JT-QBDGL						镀铬抛光
JT-QBDGM					SUS303	拉丝	是
JT-QBDGG				L尺寸指定型	SUS303	拉丝	—
JT-QBUDD			内螺纹型	L尺寸选择型	1215MS	发黑
JT-QBUDU					1215MS	镀铬抛光
JT-QBUDQ					SUS303	拉丝

特点(JT-QBDGM)：
● 握柄滚花结构，防滑易操作。
● SUS304材质耐腐蚀。
用途(JT-QBDGM)：
● 配分电盘，控制盘，小型设备，医疗康复设备，制药设备，半导体设备。

选型参数

无台阶

型号		L	D	H	参考重量 (kg/pcs)
代码	M	L	D	H	参考重量 (kg/pcs)
外螺纹型 JT-QBDGS	3	10 15	12	2.5	0.01
	4	10 15 20 25	16	3.5
	5	10 15 20 30	20	4
	6	15 20 25 30 40	24	5
	8	20 25 30 40	30	6	0.02

无台阶

型号		D	L		H	参考重量 (kg/pcs)
代码	M	D	选择型	指定型(最小单位1)	H	参考重量 (kg/pcs)
外螺纹型 L尺寸选择型 JT-QBDGD JT-QBDGU JT-QBDGQ L尺寸指定型 JT-QBDGF	3	12	6	7 9 11~15	2.5	0.01
			8
			10
			16
	4	16	8	6~7 9 11 13~15 17~19	3.5
			10
			12
			16
			20
			25
	5	20	10	11 13~15 17~19 21~24	4
			12
			16
			20
			25
			30
	6	24	12	10~11 13~15 17~19 21~24 26~29	5	0.02
			16
			20
			25
			30
	8	30	16	17~19 21~24 26~29	6	0.04
			20
			25
			30
	10	36	20	21~24 26~29 31~39	8	0.08
			25
			30
			40

带台阶

型号		L	D	D1	H	H1	参考重量 (kg/pcs)
代码	M	L	D	D1	H	H1	参考重量 (kg/pcs)
外螺纹型 JT-QBDGO	4	10 15	16	8	3.5	9.5	0.01
	5	10 15 20 25 30	20	10	4	11.5	0.01
	6	15 20 25 30 35	24	12	5	15	0.02
	8	20 30 40	30	16	6	18
	10	20 30 40	36	20	8	20

带台阶

型号		D	L		D1	H	H1	参考重量 (kg/pcs)
代码	M	D	选择型	指定型(最小单位1)	D1	H	H1	参考重量 (kg/pcs)
外螺纹型 L尺寸选择型 JT-QBDGX JT-QBDGL JT-QBDGM L尺寸指定型 JT-QBDGG	3	12	6	7 9 11~15	6	2.5	7.5	0.01
			8
			10
			16
	4	16	8	6~7 9 11 13~15 17~19	8	3.5	9.5
			10
			12
			16
			20
			25
	5	20	10	11 13~15 17~19 21~24	10	4	11.5	0.02
			12
			16
			20
			25
			30
	6	24	10*	10~11 13~15 17~19 21~24 26~29	12	5	15	0.03
			12
			16
			20
			25
			30
	8	30	16	17~19 21~24 26~29	16	6	18	0.06
			20
			25
			30
	10	36	20	21~24 26~29 31~39	20	8	23	0.11
			25
			30
			40

带*的规格仅适用JT-QBDGL。

无台阶

型号		D	D1	H	H1	参考重量 (kg/pcs)
代码	M	D	D1	H	H1	参考重量 (kg/pcs)
内螺纹型 JT-QBUSD JT-QBUSU JT-QBUSQ	3	12	6	2.5	3	0.01
	4	16	8	3.5	4
	5	20	10	4	5
	6	24	12	5	6	0.02
	8	30	16	6	8	0.03
	10	36	20	8	10	0.06

带台阶

型号		D	D1	H	H1	参考重量 (kg/pcs)
代码	M	D	D1	H	H1	参考重量 (kg/pcs)
内螺纹型 JT-QBUDD JT-QBUDU JT-QBUDQ	3	12	6	2.5	7.5	0.01
	4	16	8	3.5	9.5
	5	20	10	4	11.5
	6	24	12	5	15	0.02
	8	30	16	6	18	0.04
	10	36	20	8	23	0.08
