带座轴承 T型单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理	类型
JT-RNBLSD	不锈钢	A6061	SUS304	本色阳极氧化(哑光)	高度h选择型
JT-RNBLSU	不锈钢	SUS304	SUS304	—	高度h选择型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

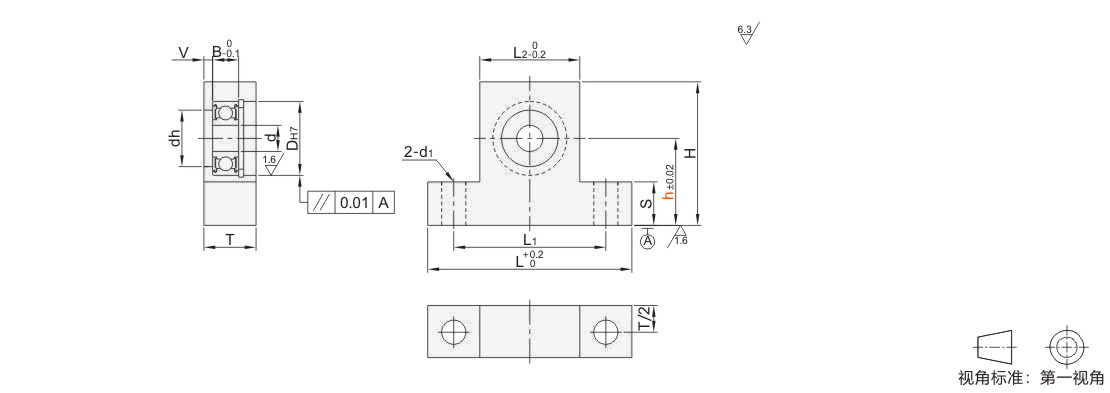

型号			h	d	DH7		dh	B	V	H	L	L1	L2	T	S	d1
代码	轴承型号	密封圈	h	d	DH7		dh	B	V	H	L	L1	L2	T	S	d1
JT-RNBLSD JT-RNBLSU	623	ZZ (双盖式） ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	3	10	+0.015 0	7	4	2	h+8.8	36	26	16	10	4.8	4.5
	624			4	13	+0.018 0	9	5		h+10.8	38	28	18
	605			5	14		10			h+10.8	40	30	20
	625		15 20 25 30	5	16		12			h+11.8	46	34	22		9.8
	606			6	17		13	6		h+12.8	47	35	23	12		5.5
	626			6	19	+0.021 0	15			h+13.8	49	37	25	12
	698			8	19		16			h+13.8	49	37	25	11
	608				22		18	7		h+14.8	53	41	29	12
	628				34		20	8		h+15.8	56	44	32	15
	6800			10	19		16	5		h+13.8	50	28	26	10
	6900		20 30 40		22		19	6		h+14.8	53	41	29	12
	6000				26		22	8		h+16.8	58	46	34	15
	6200				30		24	9		h+18.8	62	50	38	15
	6801			12	21		18	5		h+14.8	53	41	29	10
	6901				24		21	6		h+15.8	56	44	32	12
	6001				28		24	8		h+17.8	60	48	36	15		6.5
	6201				32	+0.025 0	26	10		h+19.8	64	52	40	16
	6802		25 30 40 50	15	24	+0.021 0	21	5		h+15.8	56	44	32	10
	6902				28	+0.021 0	25	7		h+17.8	60	48	36	12	14.8
	6002				32	+0.025 0	28	9		h+19.8	68	54	40	15
	6202				35	+0.025 0	29	11		h+21.8	72	58	44	16
	6903			17	30	+0.021 0	27	7		h+18.8	64	52	38	13
	6003				35	+0.025 0	31	10		h+21.8	70	56	43	16
	6203				40		34	12		h+23.8	76	62	49	19
	6804			20	32		29	7		h+19.8	68	53.5	40	13
	6904		30 35 40 50 60		37		34	9		h+22.8	73	59	45	15
	6004				42		36	12		h+24.8	82	66	50	19		9
	6204				47		40	14		h+27.8	88	72	56	19
	6805			25	37		34	7		h+22.8	82	64	46	13
	6905				42		39	9		h+24.8	91	69	51	15
	6005				47		41	12		h+27.8	96	76	56	19
	6205		35 40 50 80		52	+0.030 0	45	15		h+30.8	102	82	62	22	19.8	11
	6806			30	42	+0.025 0	39	7		h+24.8	91	71	51	14
	6906				47	+0.025 0	44	9		h+27.8	96	76	56	16
	6006				55	+0.030 0	48	13		h+31.8	104	84	64	19
	6206				62		55	16		h+35.8	112	92	72	22
	6007		50 60 80 90	35	62		55	14		h+35.8	112	92	72	21	19.8	11
	6207		50 60 80 90	35	72		64	17		h+43.8	148	118	88	26	24.8	13
	6008		60 80 100	40	68		60	15	3	h+40.8	122	102	82	24	19.8	11
	6208		60 80 100	40	80		74	18	3	h+49.8	160	130	100	27	24.8	13

※VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。 ※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为不锈钢。

型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
