还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

2~32/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~20/0.5

导入部锥角长度E(mm) *

1~20/0.5

导入部圆弧尺寸R(mm) *

图片仅供参考

大头圆锥定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

经济型定位销不做热处理，硬度较低。

选型参数

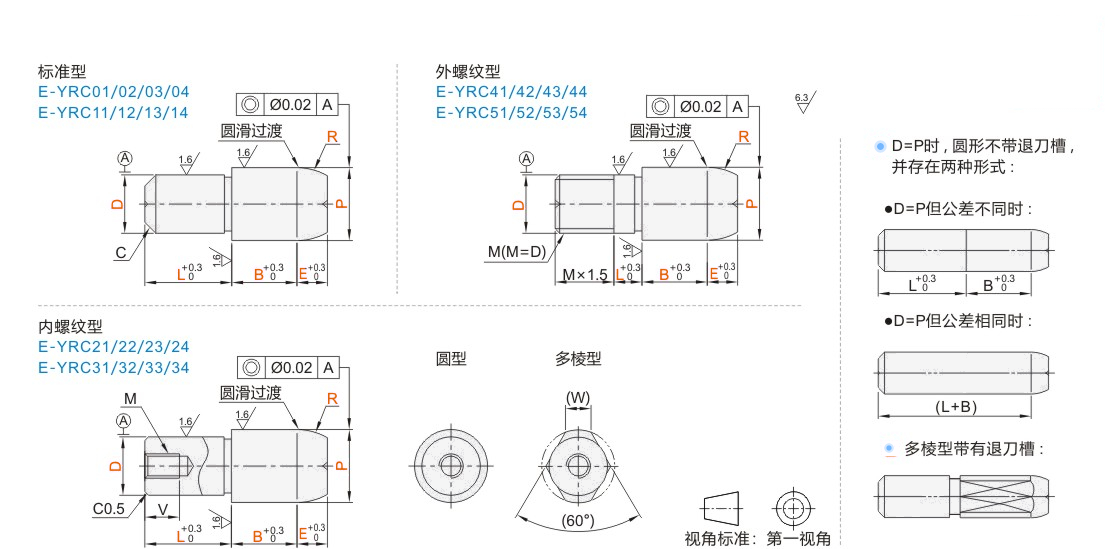

标准型

型号				最小单位0.01	最小单位1	最小单位0.5		R	C	W
代码	D公差	P公差	D	P	L	B	E	R	C	W
圆型 JT-VRPMSD JT-VRPMSU JT-VRPMSQ JT-VRPMSF 多棱型 JT-VRPMDD JT-VRPMDU JT-VRPMDQ JT-VRPMDF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	2	2.00~5.00	3~12	2.0~10.0	1.0~20.0	5 10 15 20 25 30 35 40	0.5	1.2
			3	3.00~7.00	4~15				0.5	1.5
			4	4.00~8.00					1	1.8
			5	5.00~9.00						2.2
			6	6.00~11.00		3.0~12.0				3
			8	8.00~14.00	7~17	3.0~14.0			1.5	3.5
			10	10.00~16.00	7~17	3.0~16.0			2	4
			12	12.00~17.00	10~20	3.0~18.0				5
			13	13.00~20.00	12~22	3.0~20.0				5.5
			16	16.00~26.00	12~27		E、R尺寸见下表		3	7
			20	20.00~32.00	18~35		E、R尺寸见下表		3	9

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	W	M	V
代码	D公差	P公差	D	P	L	B	E	R	W	M	V
圆型 JT-VRPMUD JT-VRPMUU JT-VRPMUQ JT-VRPMUF 多棱型 JT-VRPMQD JT-VRPMQU JT-VRPMQQ JT-VRPMQF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	6T	6.00~11.00	6(9)~12	3.0~12.0	1.0~20.0	5 10 15 20 25 30 35 40	3	M2.5	4
			6	6.00~11.00	6(9)~15	3.0~12.0			3	M3	5
			8T	8.00~14.00	6(12)~15	3.0~14.0			3.5	M4	6
			8	8.00~14.00	8(12)~18	3.0~14.0			3.5	M5	8
			10T	10.00~16.00	6(12)~18	3.0~16.0			4	M4	6
			10	10.00~16.00	10(12)~22	3.0~16.0			4	M5	8
			12T	12.00~18.00	8(12)~20	3.0~18.0			5	M4	6
			12	12.00~18.00	12~26	3.0~18.0			5	M5	8
			13T	13.00~20.00	8(14)~22	3.0~20.0			5.5	M6	9
			13	13.00~20.00	13(14)~28				5.5	M8	10
			16T	16.00~27.00	10(14)~26				7	M6	9
			16	16.00~27.00	16~35		E、R尺寸见下表		7	M8	12
			20T	20.00~32.00	12(18)~32				9	M6	9
			20	20.00~32.00	20~42				9	M8	12

( )内L尺寸适用于多棱型。

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	W
代码	D公差	P公差	D	P	L	B	E	R	M	W
圆型 JT-VRPMFD JT-VRPMFU JT-VRPMFQ JT-VRPMFF 多棱型 JT-VRPMOD JT-VRPMOU JT-VRPMOQ JT-VRPMOF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	3	3.50~7.00	2~8	2.0~10.0	1.0~20.0	5 10 15 20 25 30 35 40	M3	1.5
			4	4.50~8.00	2~10				M4	1.8
			5	5.50~9.00	3~12				M5	2.2
			6	6.50~10.00	3~12	3.0~12.0			M6	3
			8	9.50~14.00	5~12	3.0~14.0			M8	3.5
			10	11.00~16.00	5~17	3.0~16.0			M10	4
			12	13.00~20.00	8~17	3.0~18.0			M12	5
			16	17.00~27.00	8~22	3.0~20.0	E、R尺寸见下表		M16	7
			20	22.00~32.00	10~22	3.0~20.0	E、R尺寸见下表		M20	9

E、R尺寸表

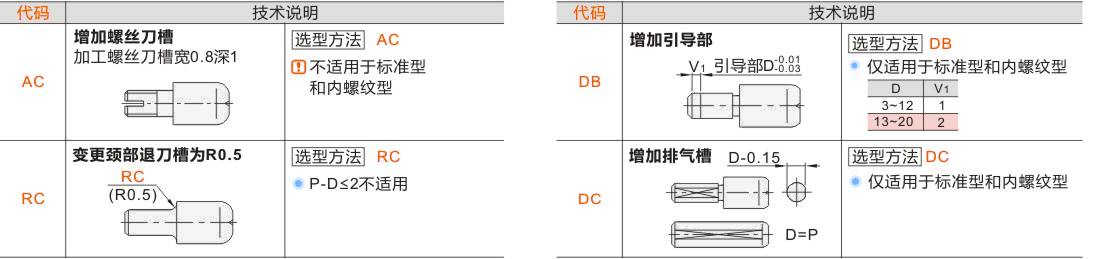

可选加工参数

暂未上传文档资料
