长型外压盖整合式丝杠支座

图片仅供参考

长型外压盖整合式丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLDO	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 长型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
15	M15×1

选型参数

选型表

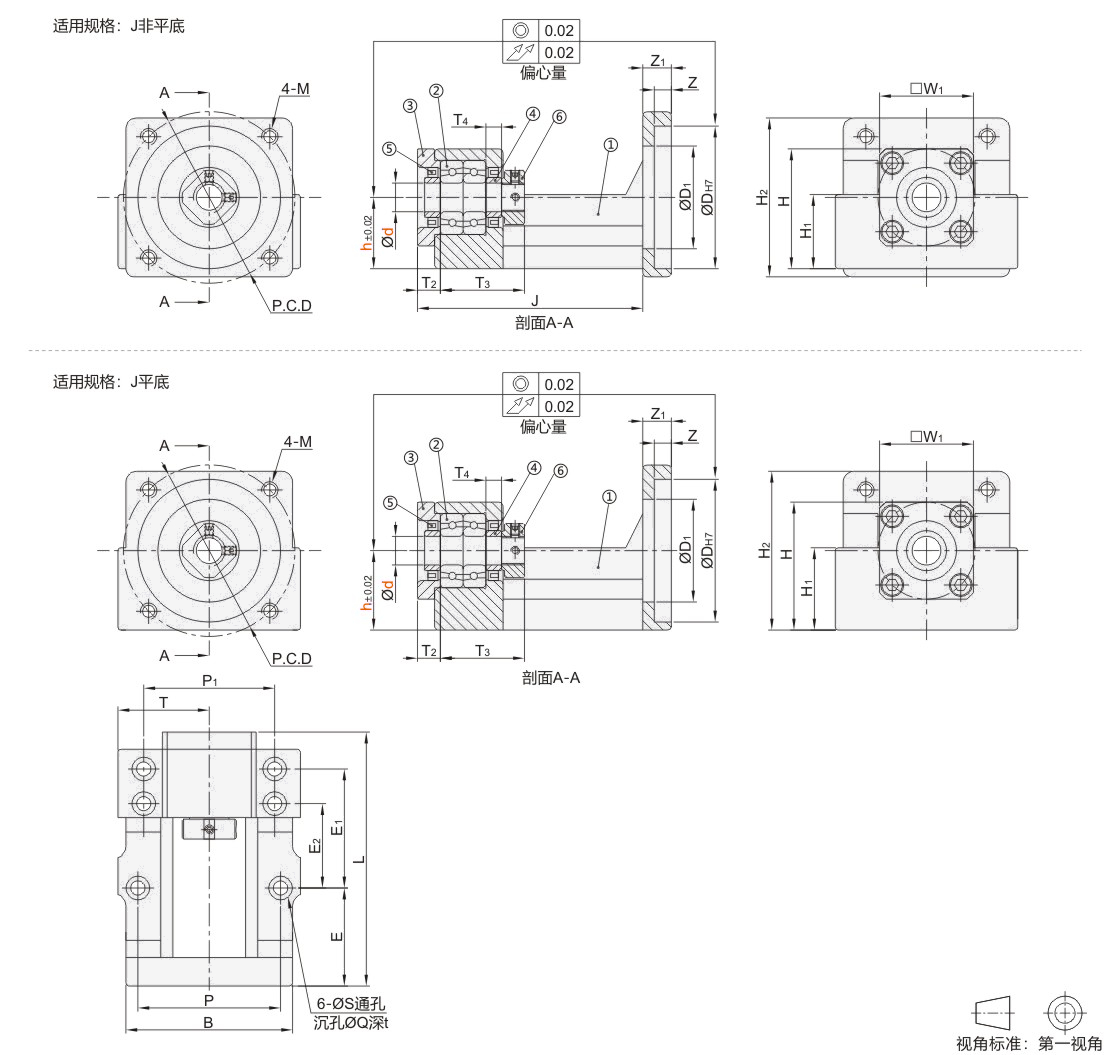

型号				L	B	W1	T	P	P1	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																										建议丝杠支座	建议电机规格
	适用丝杠轴径	适用电机法兰	中心高																										支撑侧	止口规格	安装 P.C.D	安装孔
	d	F	h																										支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVLDO	15	57	28	104	65	40	35	58	54	32	60	45	9	32	6	95	38.1	36	5	9	48	33	60	6.6	11	5	66.7	M4	JT-IVXLD-25	38.1	66.7	Ø4.5
		57	30													平底	38.1	36	5		50	35					66.7		JT-IVXQD-15	38.1	66.7
		60	28													95	50	42	6		48	33					70		JT-IVXLD-25	50	70
		60S	28													95		42			48	33						M5	JT-IVXLD-25			Ø6
		60	30													平底		40			50	35						M4	JT-IVXQD-15			Ø4.5
		60S	30													平底		40			50	35						M5	JT-IVXQD-15			Ø6
		80	28	114	88					42						103	70	46		11	48	39	86			11	90	M5	JT-IVXLD-25	70	90	Ø6
		80S															70										90	M6		70	90	Ø6.6
		86															73										98.4	M6		73	98.4	Ø6.6
