滚针推力组合轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	后置代码	材质	类型
NKX...Z-IR-J	IR(带内圈)	SUJ2	滚针和推力球组合 ● 进口型
NKXR...Z-IR-J	IR(带内圈)	SUJ2	滚针和推力圆柱滚子组合 ● 进口型

SUJ2相当于GCr15（GB/T18254-2002)。
轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级
特点
推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，ZKXR...Z-IR-J性能更优越。
推力轴承部的轴承座需加工成比外径D1大0.5mm以上，这样可以避免承受径向等负荷。

不承诺品牌。

选型参数

选型表

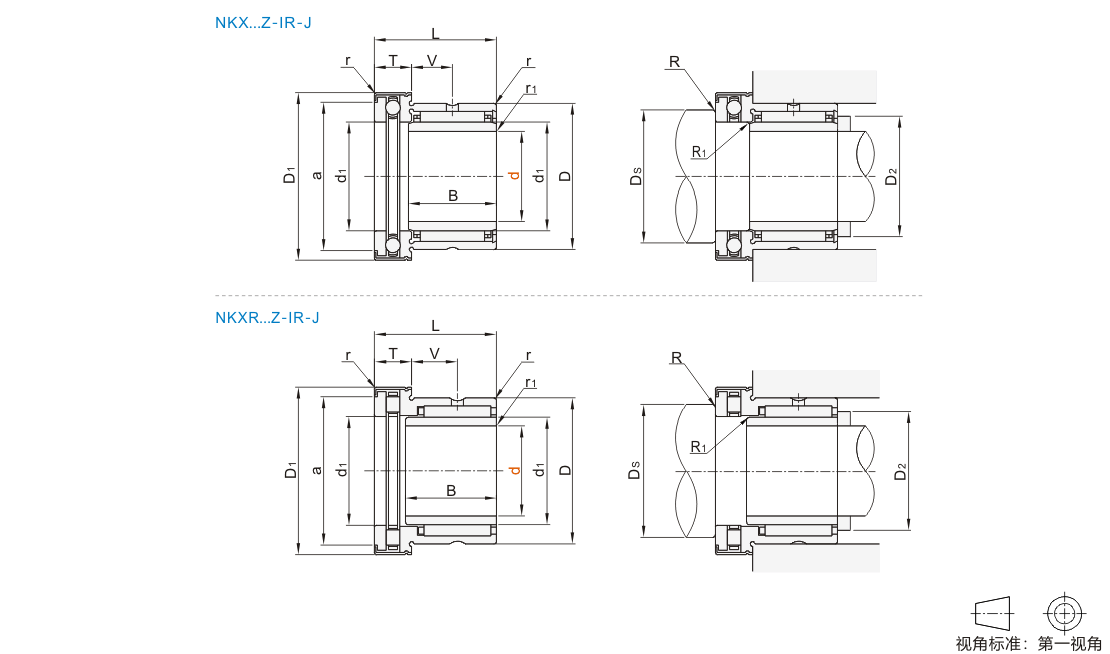

型号		D	B	L	T	r (min)	r1 (min)	d1	D1	V	a	径向		轴向		极限转速 (rpm) (参考)	安装尺寸				重量 (g) (参考)
型号												基本额定负载(KN)					Ds (min)	D2 (min)	R (max)	R1 (max)
代码	d											Cr (动)	Cor (静)	Ca (动)	Coa (静)		Ds (min)	D2 (min)	R (max)	R1 (max)
滚针和推力球组合 NKX…Z-IR-J	7	19	16	23	9	0.3	0.3	10	25	6.5	19.7	6.2	7.8	10	14	7200	18	12	0.3	0.3	40.9
	9	21						12	27		21.7	9	11	10.3	15.4	6600	20	14			46
	12	24						15	29		23.7	10.7	12.7	10.5	16.8	5700	23	17			54.6
	14	26	17	25				17	31	8	25.7	11.9	15	10.8	18.2	5100	25	19			64.5
	17	30	20	30	10			20	36	10.5	30.7	16.4	23.8	14.3	24.7	4500	29	22			103.5
	20	37			11	0.6		25	43	9.5	37.7	18.8	30.5	19.6	37.5	3600	35	27	0.6		159.5
	25	42			11			30	48	9.5	42.7	22.6	36	20.4	42	3000	40	32			180.8
	30	47			12			35	53	9	47.7	24.3	41.5	21.2	47	2700	45	37			207
	35	52		32	13			40	61	10	55.7	26	47	27	63	2400	52	42			252.2
	40	58		32	14			45	66.5	9	60.5	27.5	53	28	69	2100	57	48			315.8
	45	62	25	35	14		0.6	50	71.5	10	65.5	38	74	29	75	1900	62	55		0.6	370.8
	50	72		40	17	1	1	60	86.5	12	80.5	42	90	41.5	113	1600	75	68	1	1	542
	60	85		40	18	1	1	70	96.5	11	86.5	56	120	43.1	101	1200	85	80	1	1	801
滚针和推力圆柱滚子组合 NKXR...Z-IR-J	12	24	16	23	9	0.3	0.3	15	29	6.5	23.7	10.7	12.7	14.4	28.5	7800	25	17	0.3	0.3	52.6
	14	26	17	25	9			17	31	8	25.7	11.9	15	15.9	33.5	7200	27	19			62.5
	17	30	20	30	10			20	36	10.5	30.7	16.4	23.8	24.9	53	6000	32	22			97.5
	20	37			11	0.6		25	43	9.5	37.7	18.8	30.5	33.5	76	4100	39	27	0.6		152.5
	25	42			11			30	48	9.5	42.7	22.6	36	35.5	86	4500	44	32			173.8
	30	47			12			35	53	9	47.7	24.3	41.5	39	101	3900	49	37			204
	35	52		32	13			40	61	10	55.7	26	47	56	148	3600	56	42			258.2
	40	58		32	14			45	66.5	9	60.6	27.5	53	59	163	3000	61	48			310.8
	45	62	25	35	14		0.6	50	71.5	10	65.5	38	74	61	177	2800	66	55		0.6	358.8
	50	72	25	40	17	1	1	60	86.5	12	80.5	47.5	103	64.6	224	1600	82	68	1	1	703

kgf=Nx0.101972
