还有0项未选择重置

选择代码

代码参数

公差等级

材质

硬度

肩部

表面处理

适用定位销形状

选型参数

外径D(mm) *

内径P(mm) *

4~27/0.01

腰形孔宽度尺寸W(mm) *

3~26/0.01

衬套总长度L(mm) *

5~20/1

T *

图片仅供参考

定位销用衬套长圆孔型单面切割型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	公差	材质	硬度	表面处理	类型
JT-RVESD●	定位止转型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	48～58HRC	—	长圆孔型
JT-RVEUD●	定位止转型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	48～58HRC	—	长圆孔型
JT-RVEDD●	单面切割型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	48～58HRC	—	长圆孔型
JT-RVEQD●	单面切割型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	48～58HRC	—	长圆孔型
JT-RVESO●	定位止转型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEUO●	定位止转型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEDQ●	单面切割型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEQQ●	单面切割型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEFD	定位止转型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFQ	定位止转型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFO	单面切割型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFL	单面切割型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVESU●	定位止转型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS304	—	—	长圆孔型
JT-RVEUU●	定位止转型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS304	—	—	长圆孔型
JT-RVEDU●	单面切割型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS304	—	—	长圆孔型
—	单面切割型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS304	—	—	长圆孔型
JT-RVESQ●	定位止转型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS440C	48～53HRC	—	长圆孔型
JT-RVEUQ●	定位止转型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS440C	48～53HRC	—	长圆孔型
—	单面切割型 / 无肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS440C	48～53HRC	—	长圆孔型
JT-RVEQU●	单面切割型 / 带肩型	P(+0.03/+0.01) W(+0.03/+0.01)	SUS440C	48～53HRC	—	长圆孔型
JT-RVESX●	定位止转型 / 无肩型	P(H7) W(H7)	SKS93	48～58HRC	—	长圆孔型
JT-RVEUX●	定位止转型 / 带肩型	P(H7) W(H7)	SKS93	48～58HRC	—	长圆孔型
JT-RVEDO●	单面切割型 / 无肩型	P(H7) W(H7)	SKS93	48～58HRC	—	长圆孔型
JT-RVEQO●	单面切割型 / 带肩型	P(H7) W(H7)	SKS93	48～58HRC	—	长圆孔型
JT-RVESG●	定位止转型 / 无肩型	P(H7) W(H7)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEUG●	定位止转型 / 带肩型	P(H7) W(H7)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEDL●	单面切割型 / 无肩型	P(H7) W(H7)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEQL●	单面切割型 / 带肩型	P(H7) W(H7)	SKS93	54～58HRC	无电解镀镍	长圆孔型
JT-RVEFU	定位止转型 / 无肩型	P(H7) W(H7)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFF	定位止转型 / 带肩型	P(H7) W(H7)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFX	单面切割型 / 无肩型	P(H7) W(H7)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVEFM	单面切割型 / 带肩型	P(H7) W(H7)	SKS93	淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	长圆孔型
JT-RVESL●	定位止转型 / 无肩型	P(H7) W(H7)	SUS304	—	—	长圆孔型
JT-RVEUL●	定位止转型 / 带肩型	P(H7) W(H7)	SUS304	—	—	长圆孔型
JT-RVEDX●	单面切割型 / 无肩型	P(H7) W(H7)	SUS304	—	—	长圆孔型
—	单面切割型 / 带肩型	P(H7) W(H7)	SUS304	—	—	长圆孔型
JT-RVESM●	定位止转型 / 无肩型	P(H7) W(H7)	SUS440C	48～53HRC	—	长圆孔型
JT-RVEUM●	定位止转型 / 带肩型	P(H7) W(H7)	SUS440C	48～53HRC	—	长圆孔型
—	单面切割型 / 无肩型	P(H7) W(H7)	SUS440C	48～53HRC	—	长圆孔型
JT-RVEQX●	单面切割型 / 带肩型	P(H7) W(H7)	SUS440C	48～53HRC	—	长圆孔型

P/W	H7公差
3.00~6.00	+0.012 0
6.01~10.00	+0.015 0
10.01~18.00	+0.018 0
18.01~27.00	+0.021 0

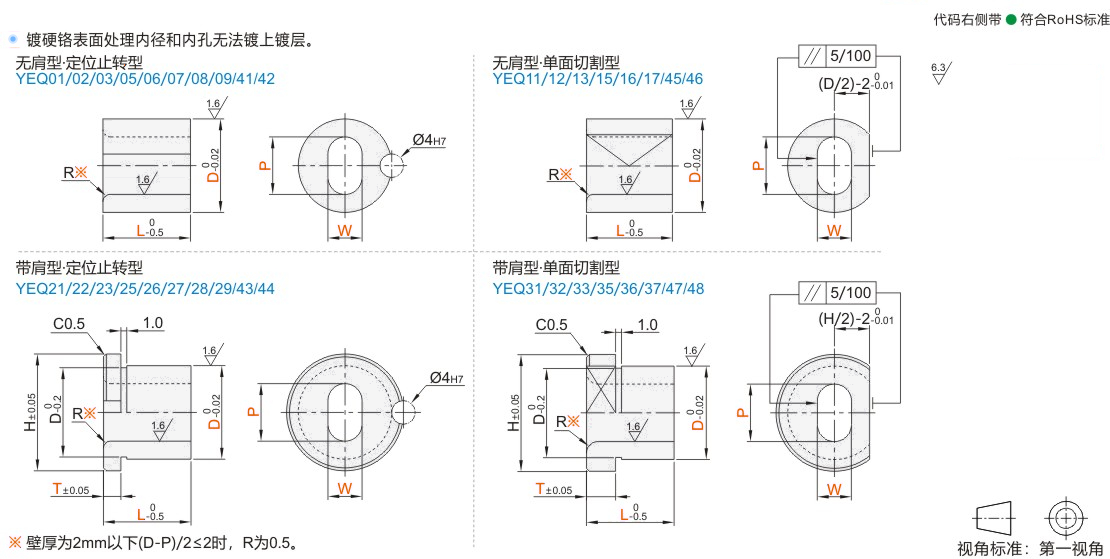

镀硬铬表面处理内径和内孔无法镀上镀层。

※ 壁厚为2mm以下(D-P)/2≤2时，R为0.5。

选型参数

无肩型

型号		最小单位0.01	最小单位0.01	最小单位1	R
代码	D	P	W	L	R
定位止转型单面切割型 JT-RVESD JT-RVEDD JT-RVESU JT-RVEDU JT-RVESQ JT-RVEDQ JT-RVESO JT-RVEDO JT-RVESX JT-RVEDX JT-RVESL JT-RVEDL JT-RVESM JT-RVEFO JT-RVESG JT-RVEFX JT-RVEFD JT-RVEFU	10	4.00～8.00	P>W (W≥3)	5～20	2
	12	4.00～10.00
	16	6.00～14.00
	20	10.00～18.00
	25	14.00～22.00
	30	20.00～27.00

带肩型

型号		最小单位0.01	最小单位0.01	最小单位1	T	R	H
代码	D	P	W	L	T	R	H
定位止转型单面切割型 JT-RVEUD JT-RVEQD JT-RVEUU JT-RVEQU JT-RVEUQ JT-RVEQQ JT-RVEUO JT-RVEQO JT-RVEUX JT-RVEQX JT-RVEUL JT-RVEQL JT-RVEUM JT-RVEFL JT-RVEUG JT-RVEFM JT-RVEFQ JT-RVEFF	8	4.00～6.00	P>W (W≥3)	10～20	2 3 4 5	2	D+4
	10	4.00～8.00
	12	4.00～10.00
	16	6.00～14.00
	20	10.00～18.00
	25	14.00～22.00

定位孔与腰形孔之间的壁厚需大于1mm以上({(D-W)/2}-2≥1)。定位孔与腰形孔之间的壁厚需大于1mm以上({(H-W)/2}-2≥1)。
仅材质SKS93(即JT-RVESD/JT-RVESO /06/09/11/13/15/17/41/42/43/44/45/46/47/48)适用于D30规格。

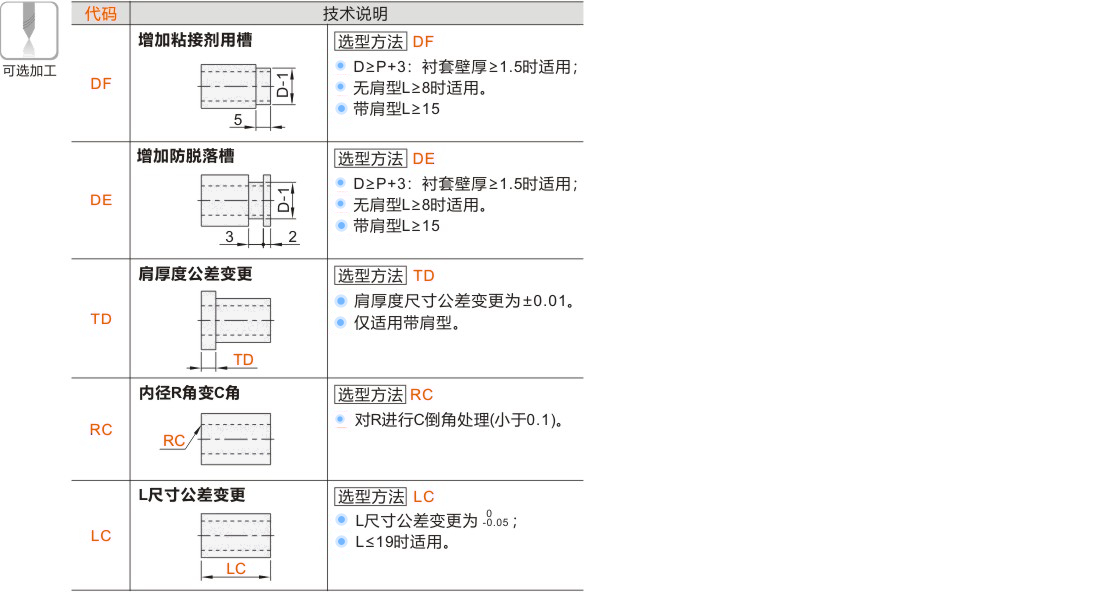

可选加工参数

暂未上传文档资料

定位销用衬套 长圆孔型 单面切割型
